DLT645協議是一種國內電表遠傳協議，有DL/T645-1997協議和DL/T645-2007協議，與Modbus協議類似，采用請求應答式交互模型，采集器和電表一問一答進行通信，電氣層可以是經典的RS485有線通信。本文以佰馬BMG5100為例，介紹了如何在佰馬路由器上配置DL/T645-2007規則采集電表數據。

一、DL/T645-2007協議介紹

1、DL/T645-2007協議幀格式：

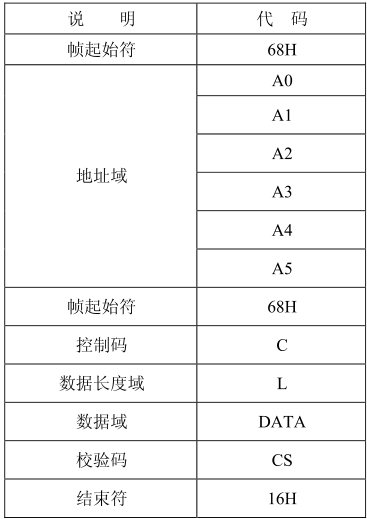

由幀起始符、從站地址域、控制碼、數據域長度、數據域、幀信息縱向校驗碼及幀結束符7個域組成，每部分由若干字節組成如下圖所示：

在佰馬路由器上設置DL/T645-2007，主要根據地址域與數據域中的數據標識。

地址域A0~A5：

地址域由6個字節構成，每字節兩個BCD碼，地址域支持縮位尋址，即從若干低位起，剩余高位補AAH作為通配符進行讀表操作，從站應答幀的地址域返回實際通信地址。

地址域傳輸時低字節在前，高字節在后。

數據域 DATA

數據域包括數據標識、密碼、操作者代碼、數據、幀序號等。傳輸時發送方按字節進行加33H處理，接收方按字節進行減33H處理。

二、佰馬網關配置

1、啟用數據采集

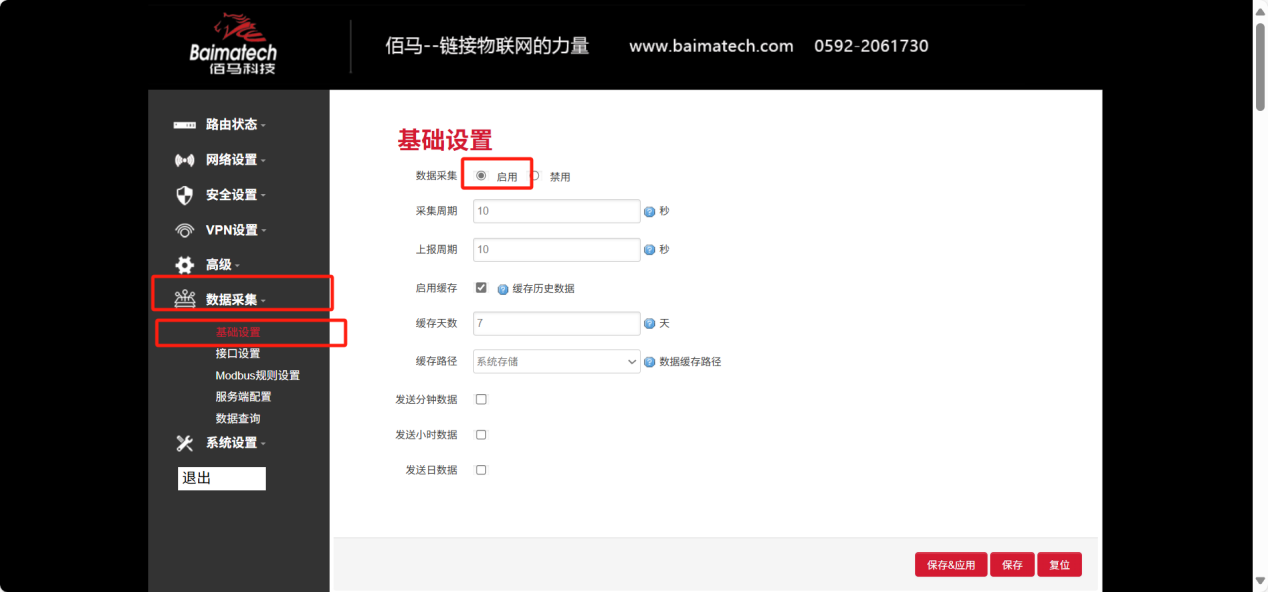

 數據采集-基礎設置--啟用數據采集，設置采集周期和上報周期。

2、啟用接口設置

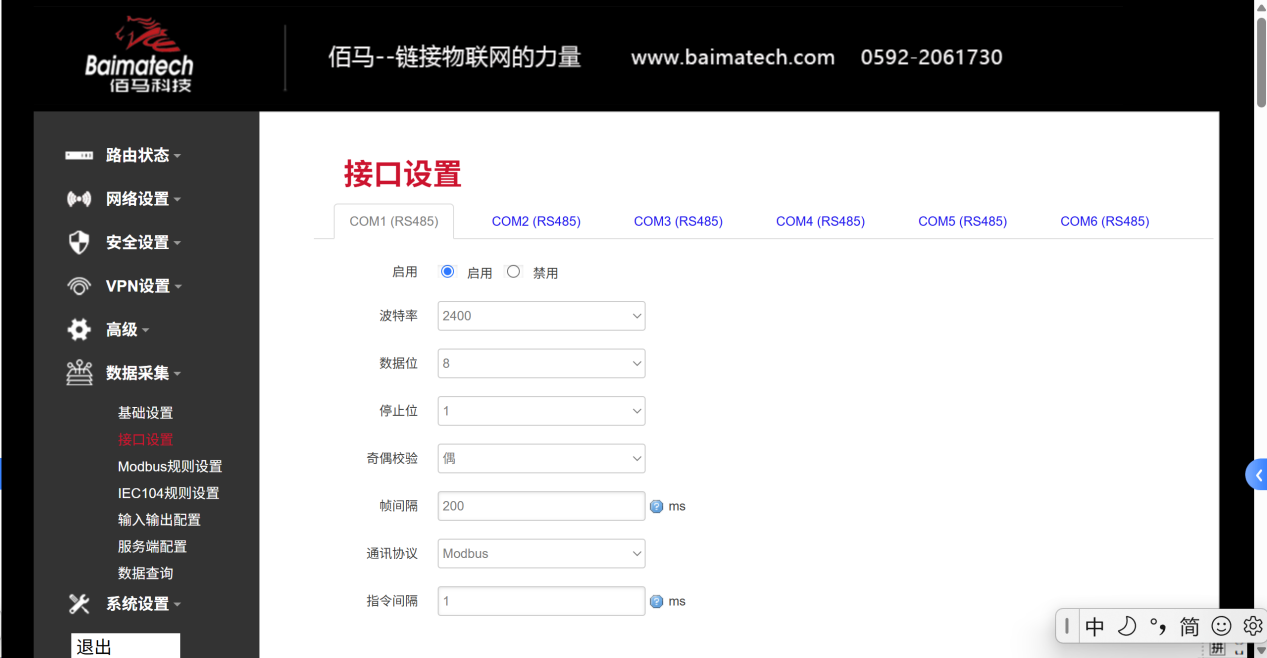

  選擇數據采集--接口設置--根據DL/T645規約設置接口。

3.設置DL/T645-2007數據采集規則

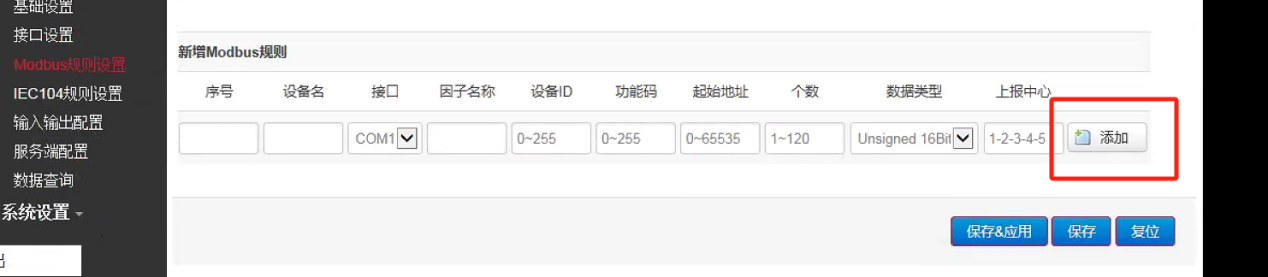

選擇數據采集-Modbus規則設置，添加Modbus規則。

序號：自定義； 設備名：自定義；

因子名稱：自定義；設備ID：填寫采集設備地址（本文使用645協議規則，可任意填寫0~255）；

功能碼：本文使用645協議規則，可任意填寫0~255；

起始地址：本文使用645協議規則，可任意填寫0~65535；

個數：本文使用645協議規則，可任意填寫0~120；

數據類型：選擇Unsigned 32Bits DCBA；

上報中心：填寫對應要上報的中心。

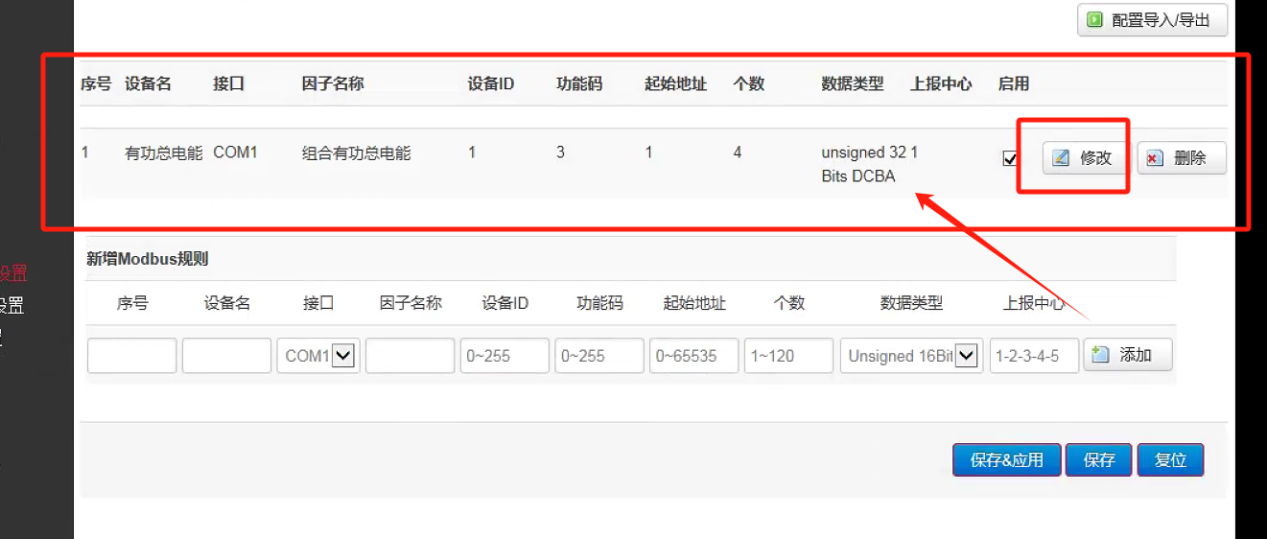

添加完的規則會再上方顯示，點擊修改。

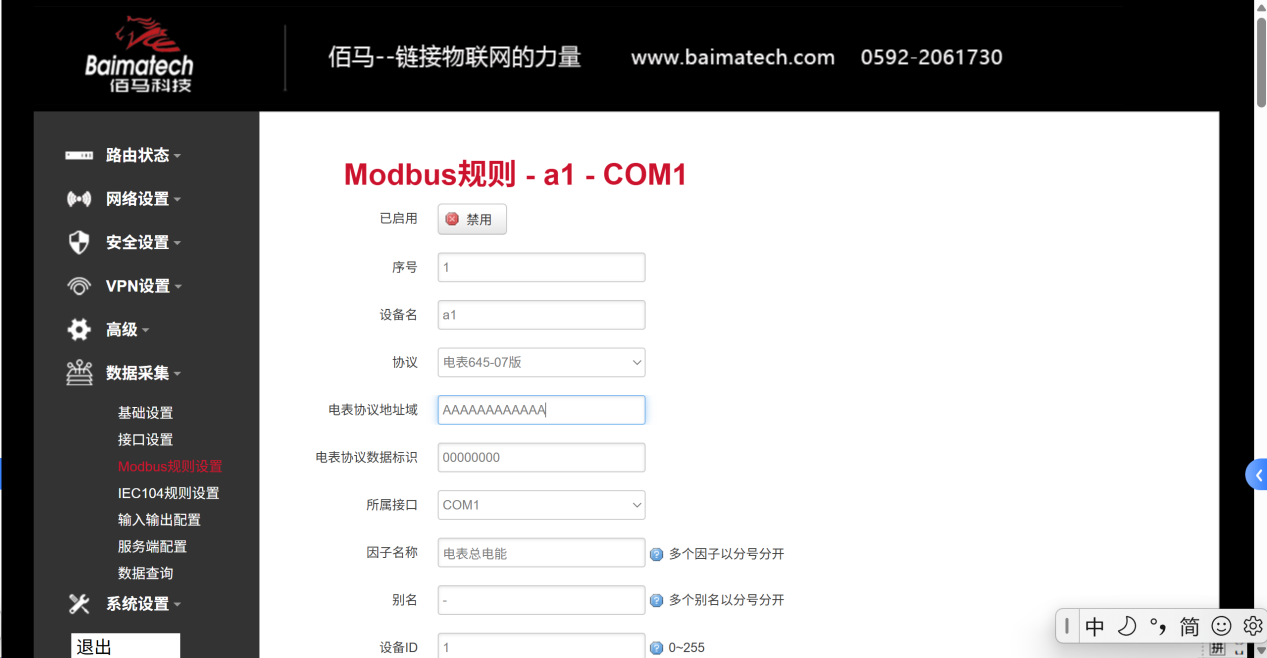

需要更改的參數：

協議：選擇電表645-07版

電表協議地址域：AAAAAAAAAAAA（12個大寫A）

電表協議數據標識：00000000（8個0，填寫要讀數據項對應的數據標識，此處讀組合總功率，填寫00000000）

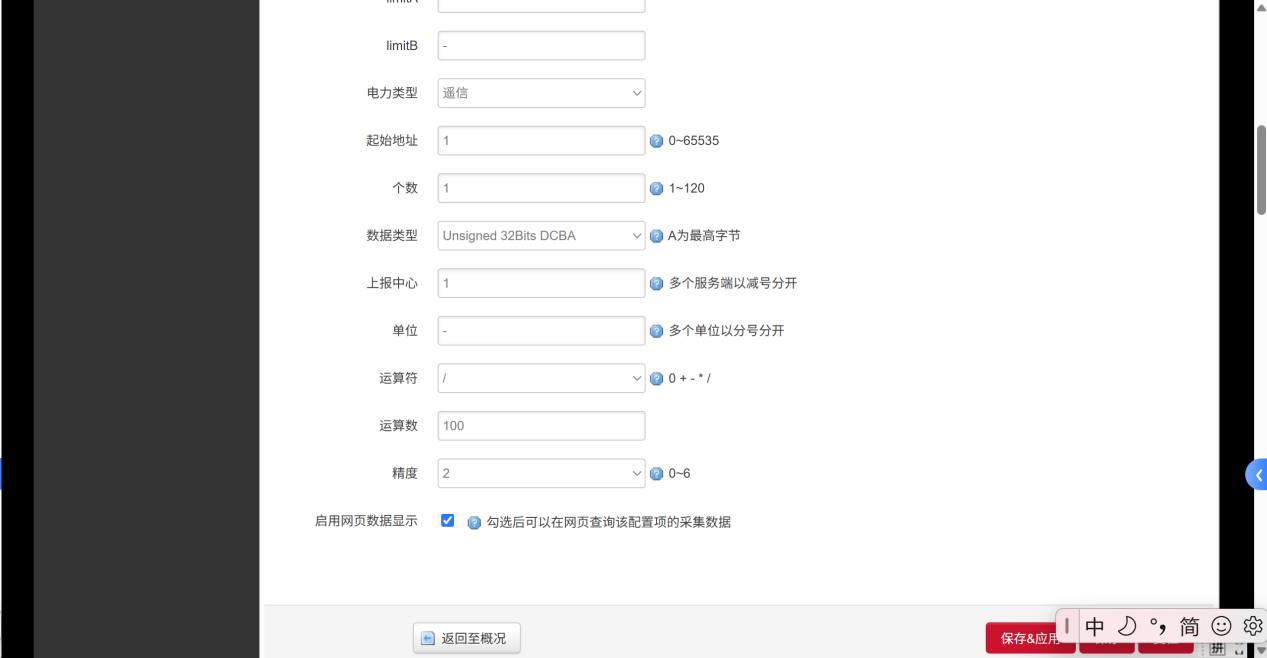

運算符&運算式：根據645協議，除以100，取兩位精度。

保存并應用

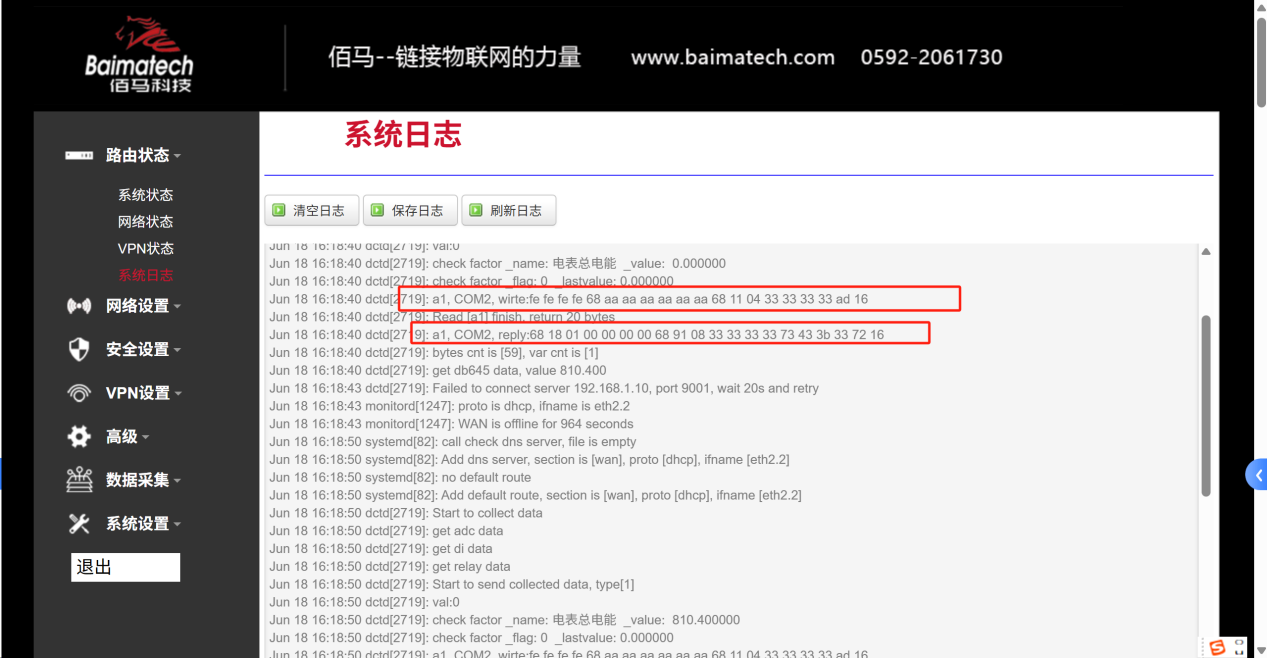

查看系統日志：

可看到發送：68 aa aa aa aa aa aa 68 11 04 33 33 33 33 ad 16

      回應：68 18 01 00 00 00 00 68 91 08 33 33 33 33 73 43 3b 33 72 16

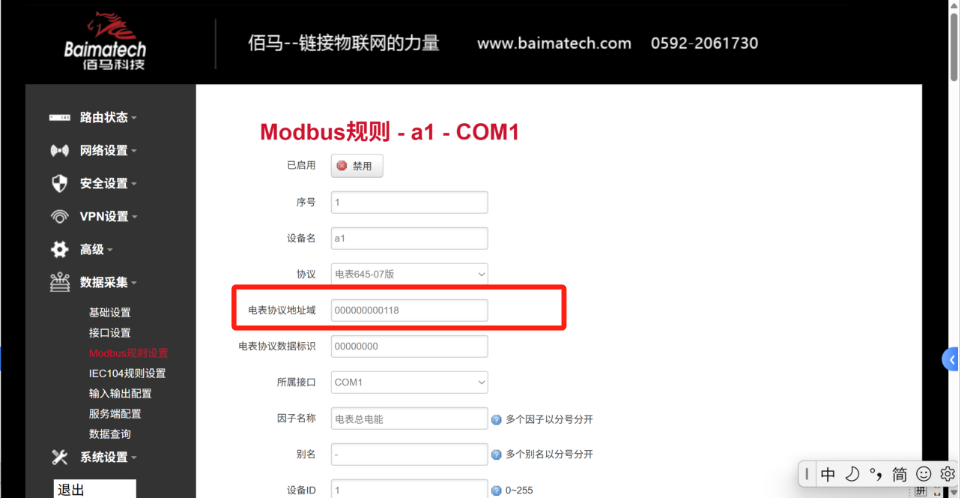

18 01 00 00 00 00為電表返回實際通訊地址，修改電表協議地址域：00 00 00 00 01 18。

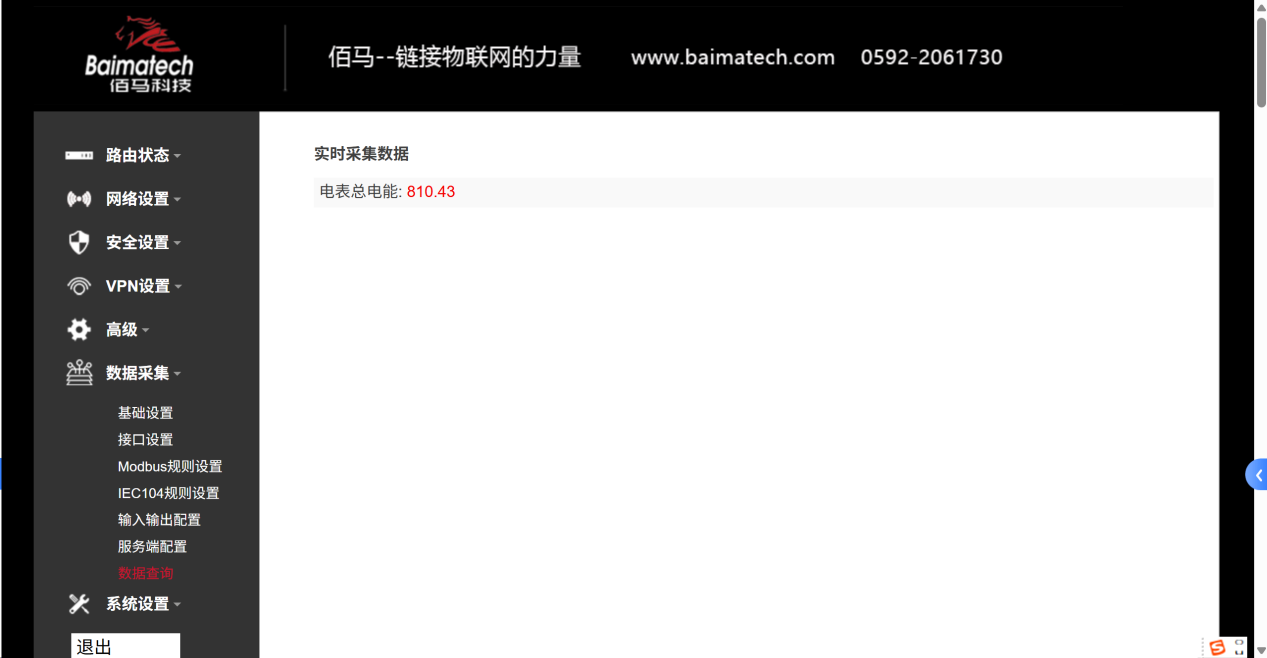

選擇數據采集--數據查詢，可查看到采集到的電表總電能。
