Modbus是Modicon公司于1979年開發的串行通信協議，是一種開放協議，支持使用RS232/RS485/RS422協議的串行設備。Modbus大致可以分為Modbus-RTU、Modbus-ASCII、Modbus-TCP，本問介紹了以上三種協議的主要區別。

一、Modbus-RTU協議

幀結構：幀結構=地址+功能碼+數據+校驗

   地址：一個字節，范圍0-255,有效范圍是1-247。

   功能碼：一個字節，指明該指令類型，如功能碼03表示讀取數據，功能碼06表示修改寄存器內容。

   數據：0-252個字節，根據功能碼不同，有不同的結構。

   校驗：兩個字節，循環冗余校驗，保證數據不錯誤。

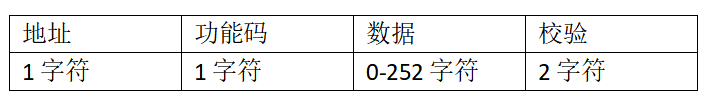

   具體格式如下：

二、Modbus ASCII協議

幀格式=起始+地址+功能碼+數據+LRC+結束

起始：“:”，一個字節，消息幀以英文冒號開始，網絡中從設備監視傳輸鏈路上是否有英文冒號“:”，如果有的話，就對消息幀進行解碼，查看消息中的地址是否與自己相同，如果相同的話，就接受其中的數據；如果不同則不予理會。

地址：兩個字節。

功能碼：兩個字節，指明指令類型。

數據：0-2*252字節。

LRC：兩個字節，縱向冗余校驗，保證數據不錯誤。

結束：兩個字節，“CR，LF”，表示消息幀結束

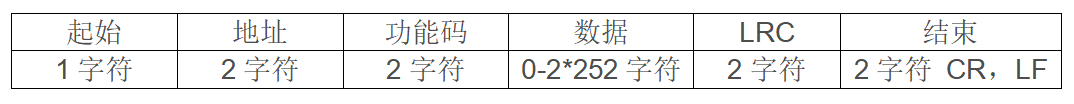

 格式如下：

相比于Modbus RTU協議，RTU協議發送一個字節，ASCII協議則需要發送兩個字節。比如RTU發送一個字節0X30；ASCII需要發送兩個字節，一個字節代表ASCII碼3，一個字節代表ASCII碼0。也就是說ASCII協議效率更低，但是用ASCII（文本模式）可以正常顯示再計算機終端，方便調試顯示。

三、Modbus TCP

Modbus TCP和modbus RTP基本相同，但Modbus是基于以太網的協議，基于TCP/IP協議棧進行通信。

主要區別在于：

1.從機地址不再重要，從某種意義上來說從機地址被IP地址取代。

2.CRC校驗可以忽略，因?yàn)門CP數據包上已經存在校驗。

3.Modbus TCP數據幀格式類似于TCP數據包，包含了IP地址、端口號等網絡層信息以及Modbus應用數據單元（ADU）。

4.ADU由事務標識符、協議標識符、長度字段、單元標識符、功能碼、數據等部分組成，用于在Modbus TCP協議中定義具體的通信請求和響應。
