不同的通信組網方式會影響工業物聯網的運行效率，選擇合適的組網方式需根據實際應用場景的規模、可靠性要求和數據流量進行綜合考慮。本篇就為大家詳解四種工業物聯網常用的組網方式的優劣點。

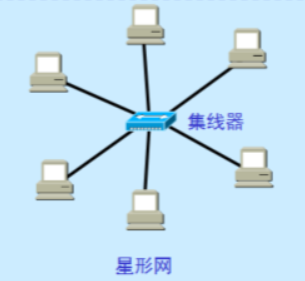

一、星型組網

優點

1. 結構簡單，易于管理和維護

2. 故障隔離容易，單個節點故障不會影響其他節點

3. 網絡延遲較小，數據傳輸路徑短

4. 擴展性好，添加新設備時只需將其連接到中心節點即可

缺點

1. 中心節點成為網絡瓶頸，一旦故障會導致整個網絡癱瘓

2.對中心節點的設備性能和可靠性要求高

光纖用量：線纜使用量大，成本較高

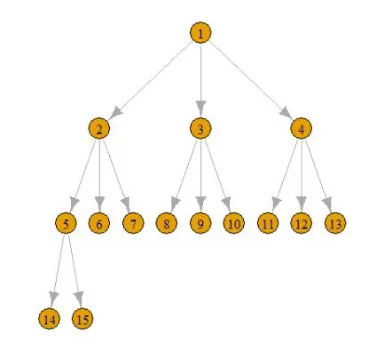

二、樹形組網

優點

1. 結構清晰，易于擴展和維護

2. 路由管理相對簡單，數據傳輸效率高

3. 可擴展性強，通過增加子節點來擴展網絡規模。

缺點

1. 根節點故障影響整個網絡

2. 存儲空間消耗可能較大

光纖用量：線纜使用量大，成本較高

三、手拉手組網

優點

1. 布線簡單，減少從中心到各節點的布線工作

2. 便于擴展，可以通過增加節點來擴大網絡規模

缺點

1. 故障點增加，中間節點或連接故障可能導致部分網絡失效

2. 擴展和維護相對復雜，需要確保每個節點的穩定性和連接性

光纖用量：線纜使用量少，成本較低

四、樹形環網

優點

1. 結合了樹形和環形的優點，具有冗余性和容錯能力

2. 提高了網絡的可靠性，單個節點故障不會導致整個網絡癱瘓

3. 易于擴展，可以通過增加子樹或環形節點來擴大網絡規模

缺點

1. 結構相對復雜，設計和實施難度較大，配置和管理相對困難

2. 故障排查和定位可能較為困難，恢復可能需要更長時間

3. 當節點過多時，會影響傳輸效率，使得網絡響應時間變長

光纖用量：線纜使用量少，成本較低
