無線RTU（遠程終端單元）通過無線通信技術實現對現場設備的數據采集和傳輸，廣泛應用于工業自動化、智能電網、水利監測、環境保護等領域。在電力系統中，無線RTU可實時采集變電站、配電網的電流、電壓等參數，便于遠程監控與故障診斷。在水利和環境監測中，RTU可以采集水位、流量、氣象等數據。無線RTU的優勢在于部署靈活、成本低廉，特別適合偏遠或布線困難的場所。本篇就以佰馬BMY300微型無線RTU為例，為大家實機演示RTU如何采集數據并上傳平臺。

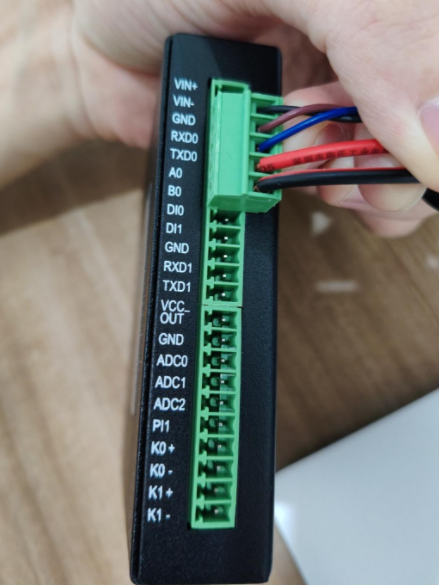

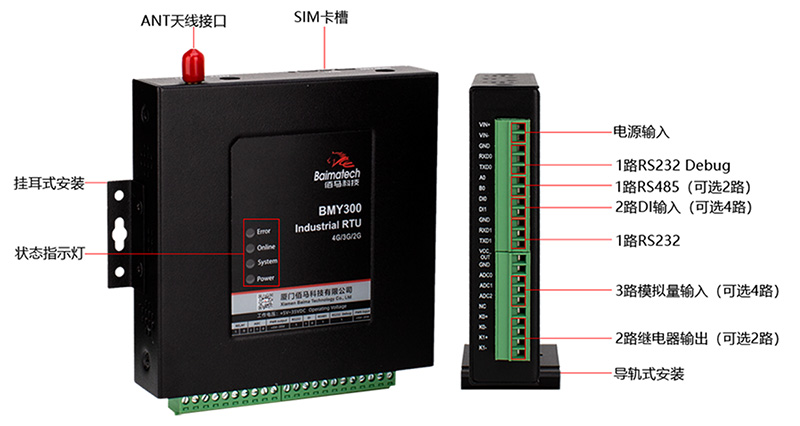

當我們使用佰馬BMY300時，在進行配置前，首先需要確認好接線(232線是否連接正確，GND、RX、TX三個口正常分別對應黑棕藍三條線路顏色，485線接A0、B0兩口)，確認電源線路正負極是否正確，以及卡槽是否插牢固，天線是否連接等配置前注意事項。

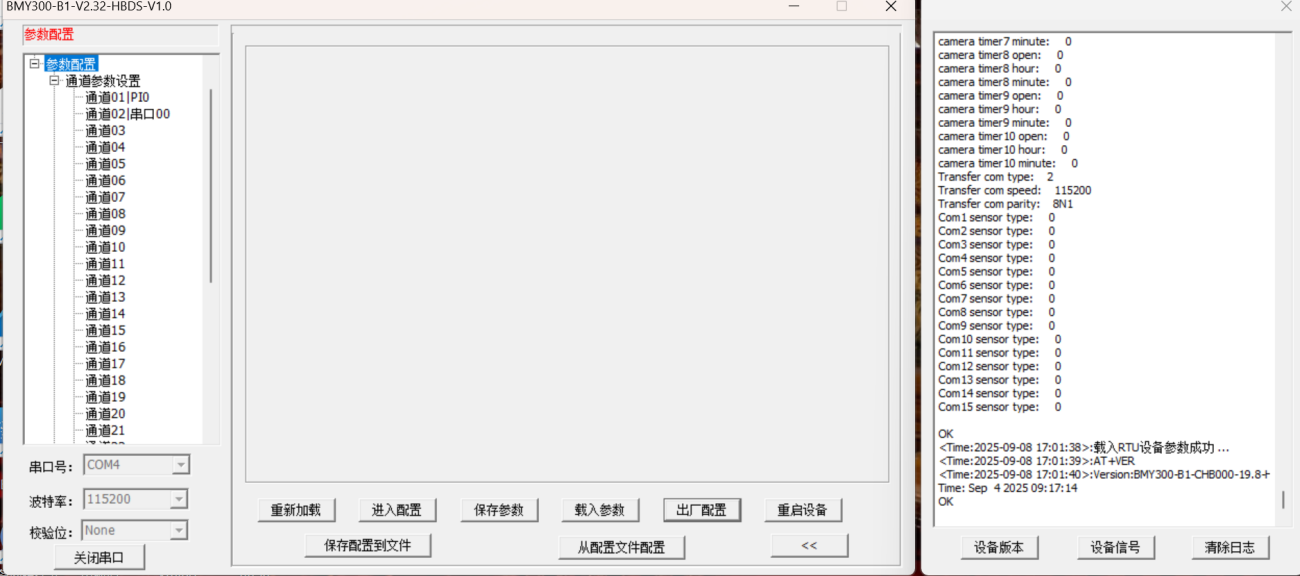

1、打開配置工具，打開串口，選擇正確串口，波特率115200校驗位默認為N。點擊進入配置，再點擊設備版本按鈕查看右邊日志，確認固件版本是否符合實際使用需要。（此處以水文版本為例），如果版本不對，可在配置頁面進行固件升級，但更推薦使用多路下載工具進行固件升級，可有效避免固件下載可能失敗或無法正常使用的情況。

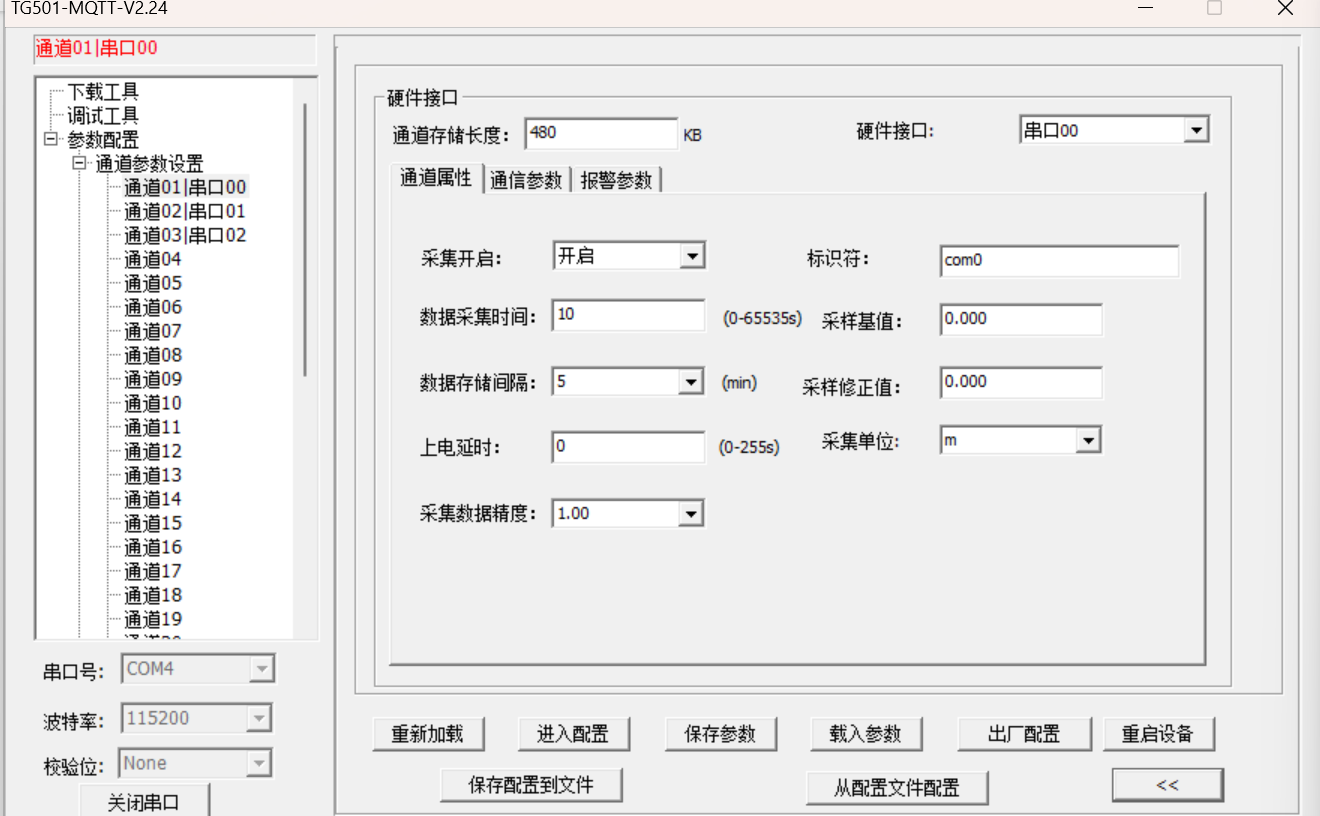

2、進行通道參數配置，（以下為TG網關系列配置）配置幾路具體看實際需要（以下以三路路通道演示，配置一路演示）。選擇通道屬性，打開采集，根據實際需要進行各參數的配置。

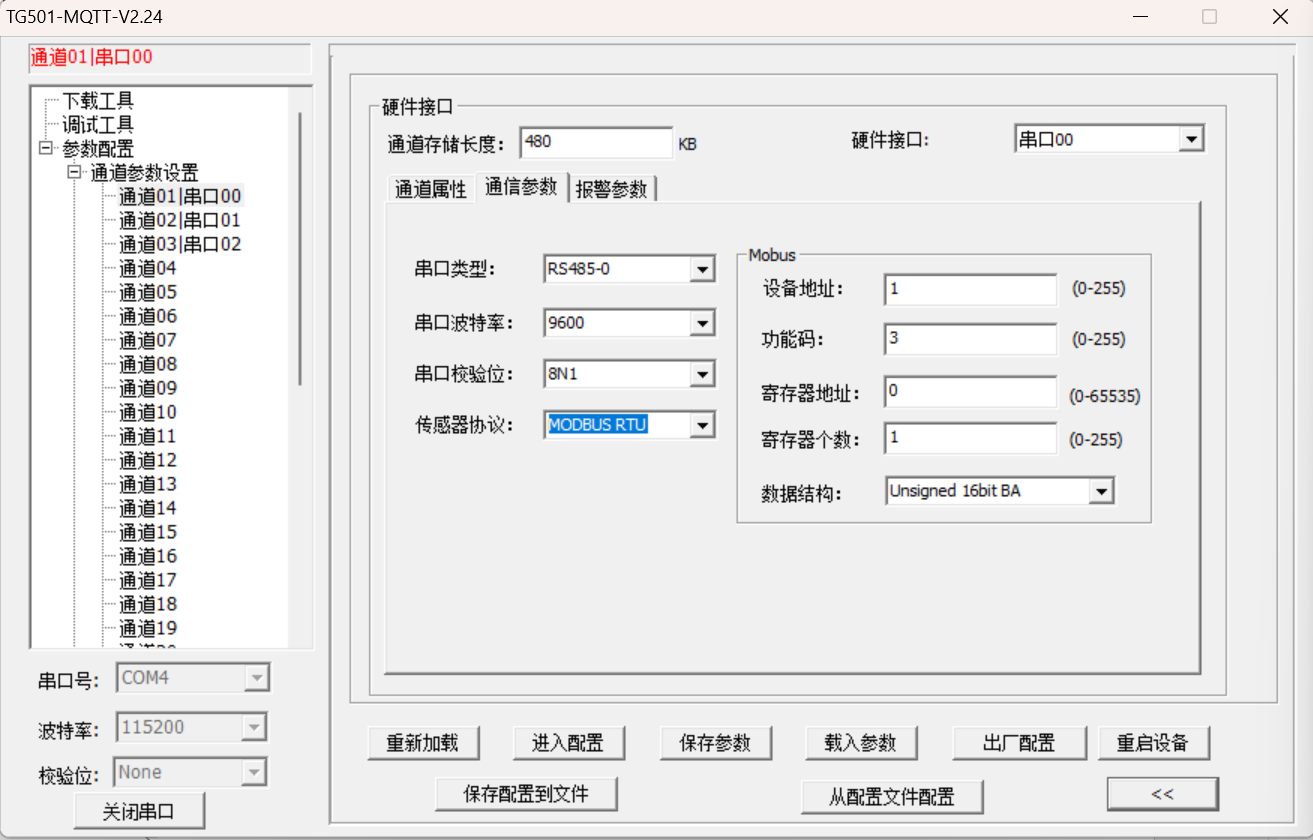

選擇通道參數，選擇采集串口，串口波特率為9600，校驗位8N1，傳感器協議為MODBUS RTU,輸入正確的設備地址，功能碼此處03為讀取，讀取寄存器地址0，讀取寄存器個數為1。

報警參數配置，根據需要進行配置。

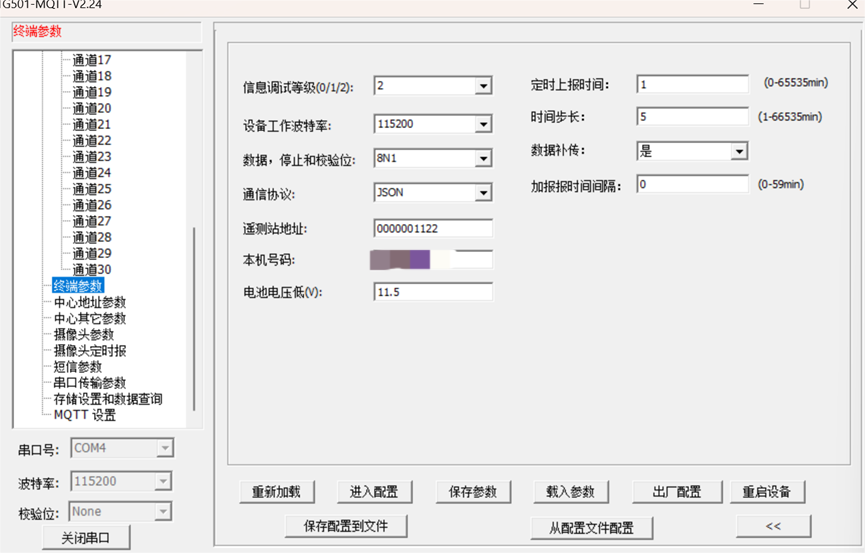

3、終端參數配置，信息調試等級設置2，（舊設備因為調試口和采集口是同一個口 所以采集的時候調試等級要改成0，現在不需要修改），工作波特率115200，數據，停止和校驗位8N1,選擇通信協議，電池電壓默認，其他根據個人需要設置。

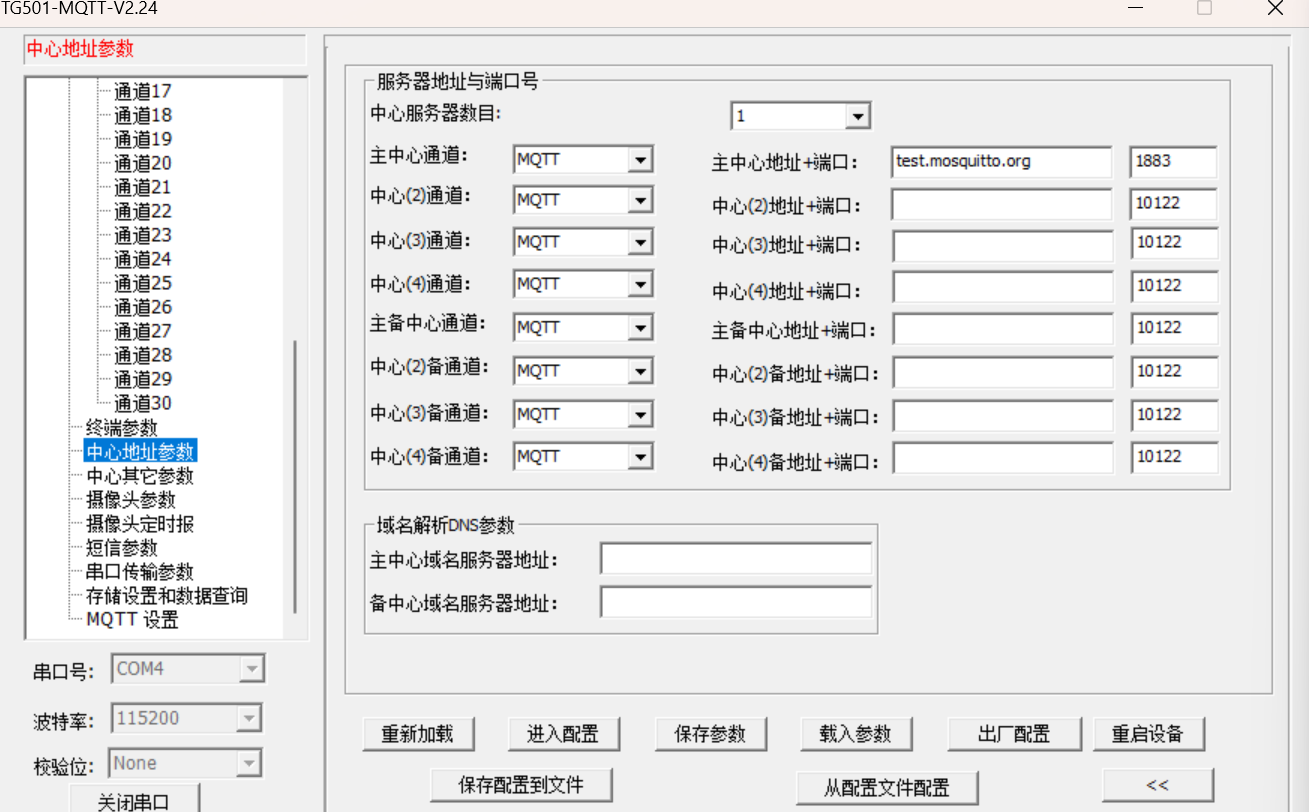

4、中心地址參數配置，設置MQTT服務器地址，設置端口號。

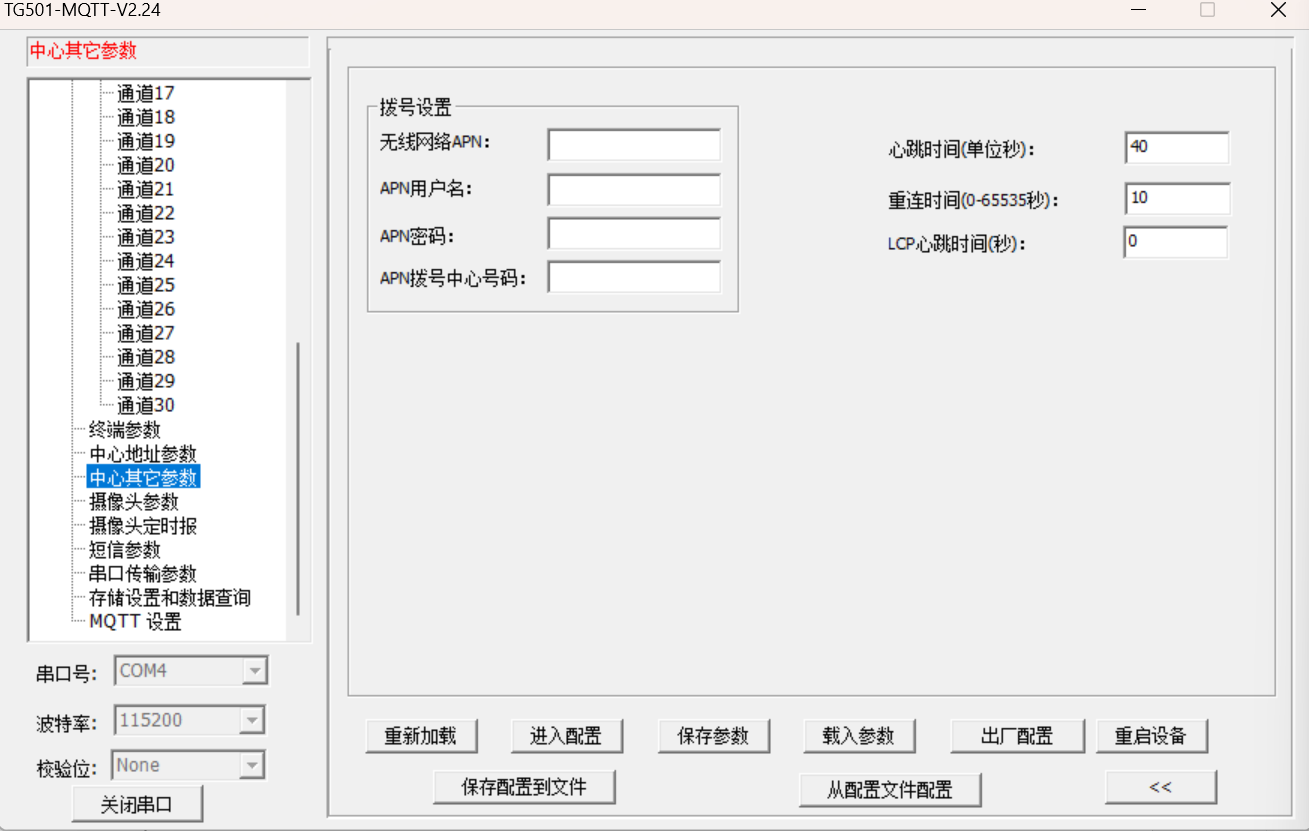

5、中心其它參數配置，可配置心跳時間，重連時間。

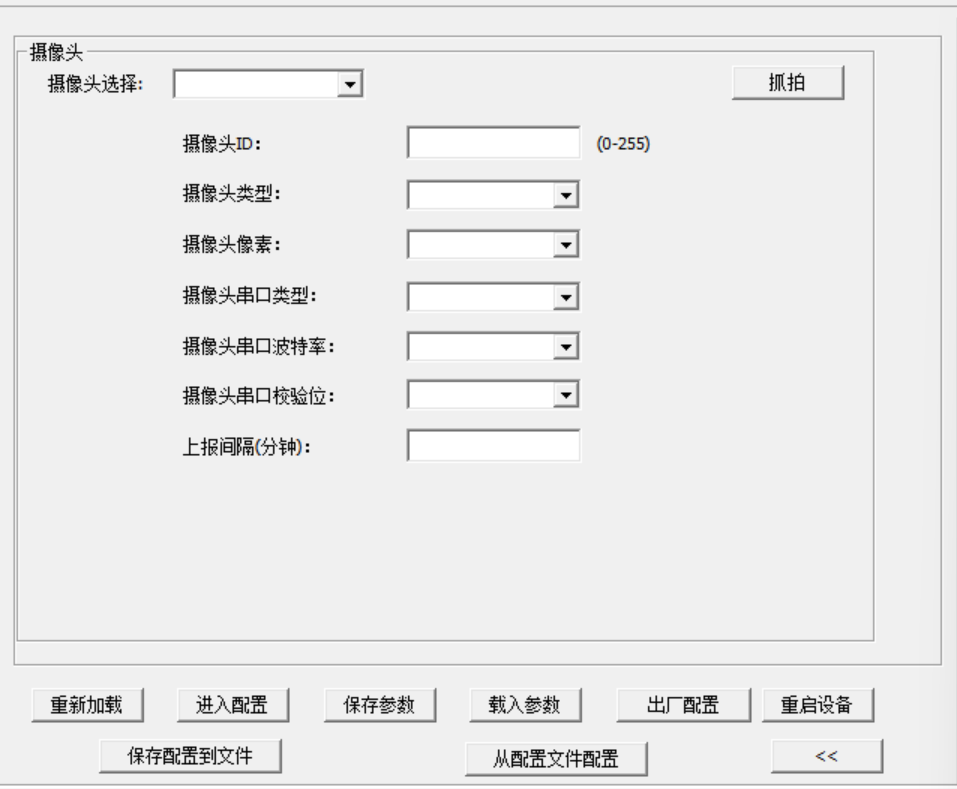

6、攝像頭參數，根據需要配置。

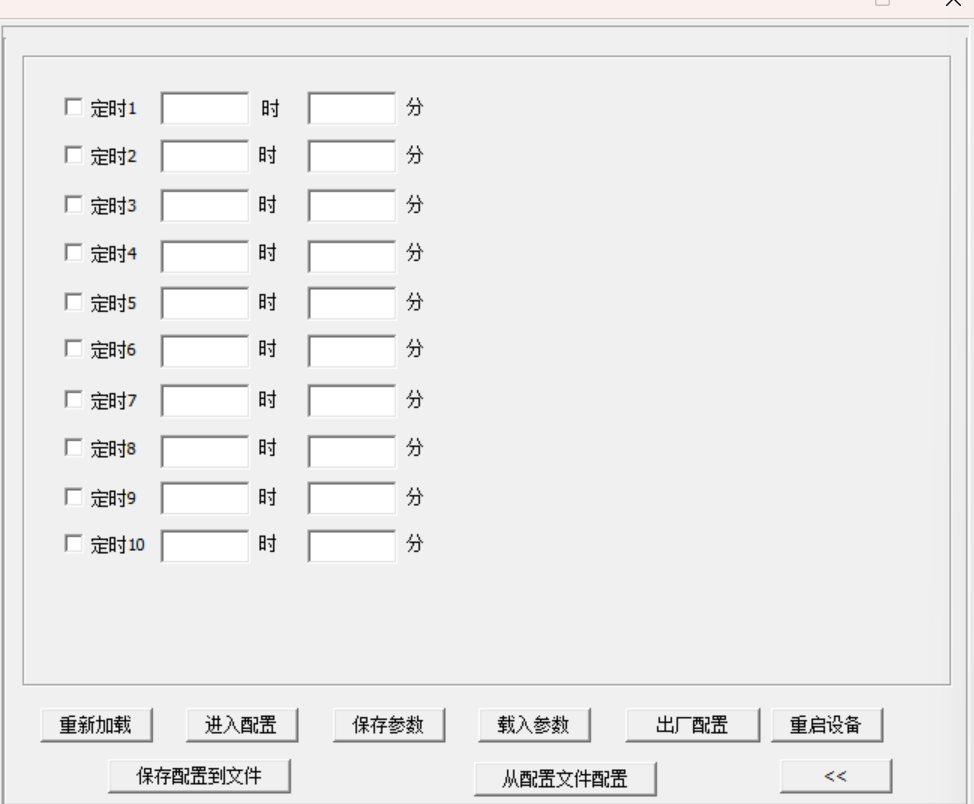

7、攝像頭定時上報，根據需要配置。

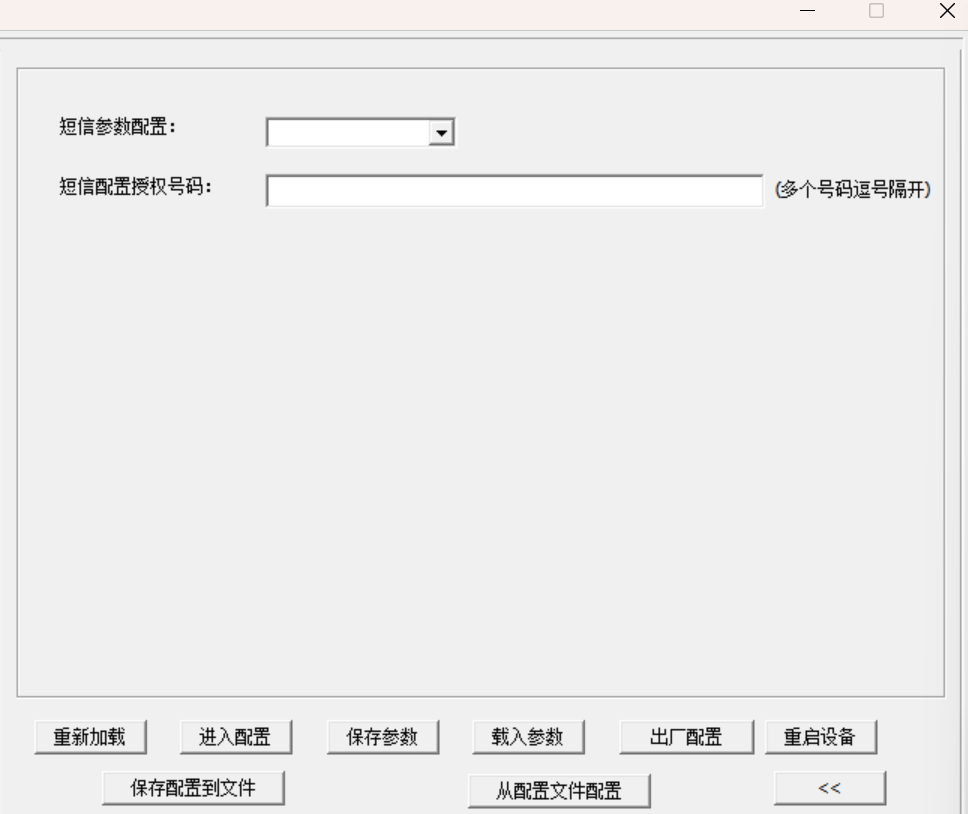

8、短信參數，根據需要配置。

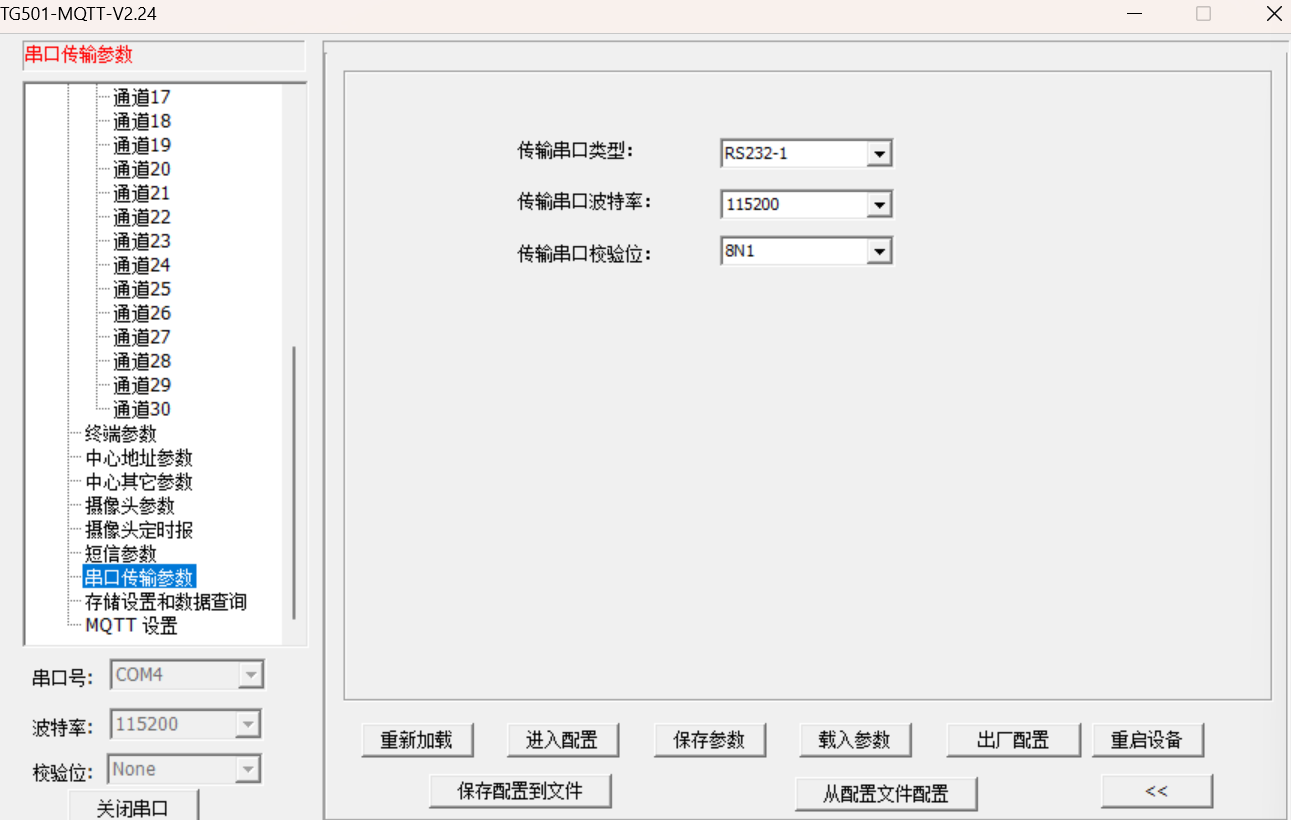

9、串口傳輸參數，默認為RS232-1，波特率115200，傳輸串口校驗位8N1。

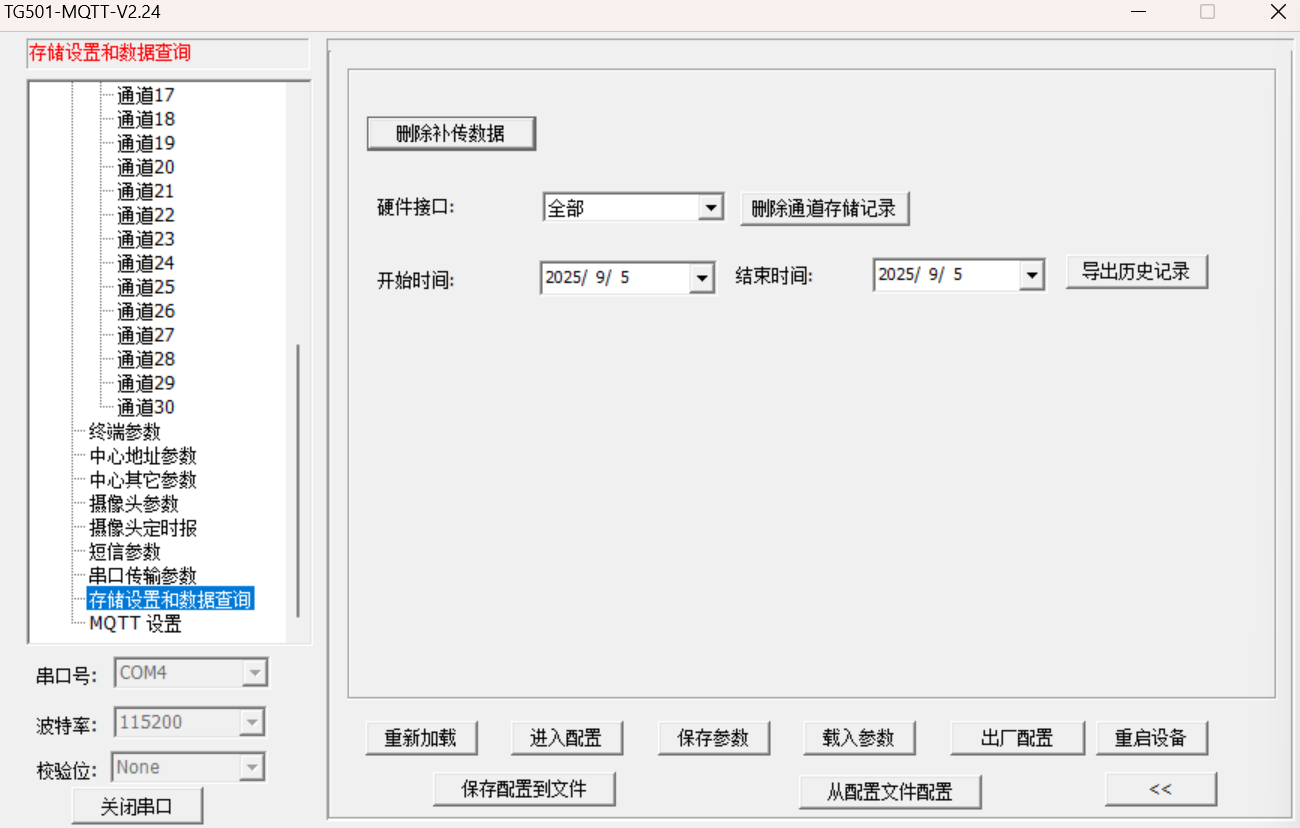

10、存儲設置和數據查詢。

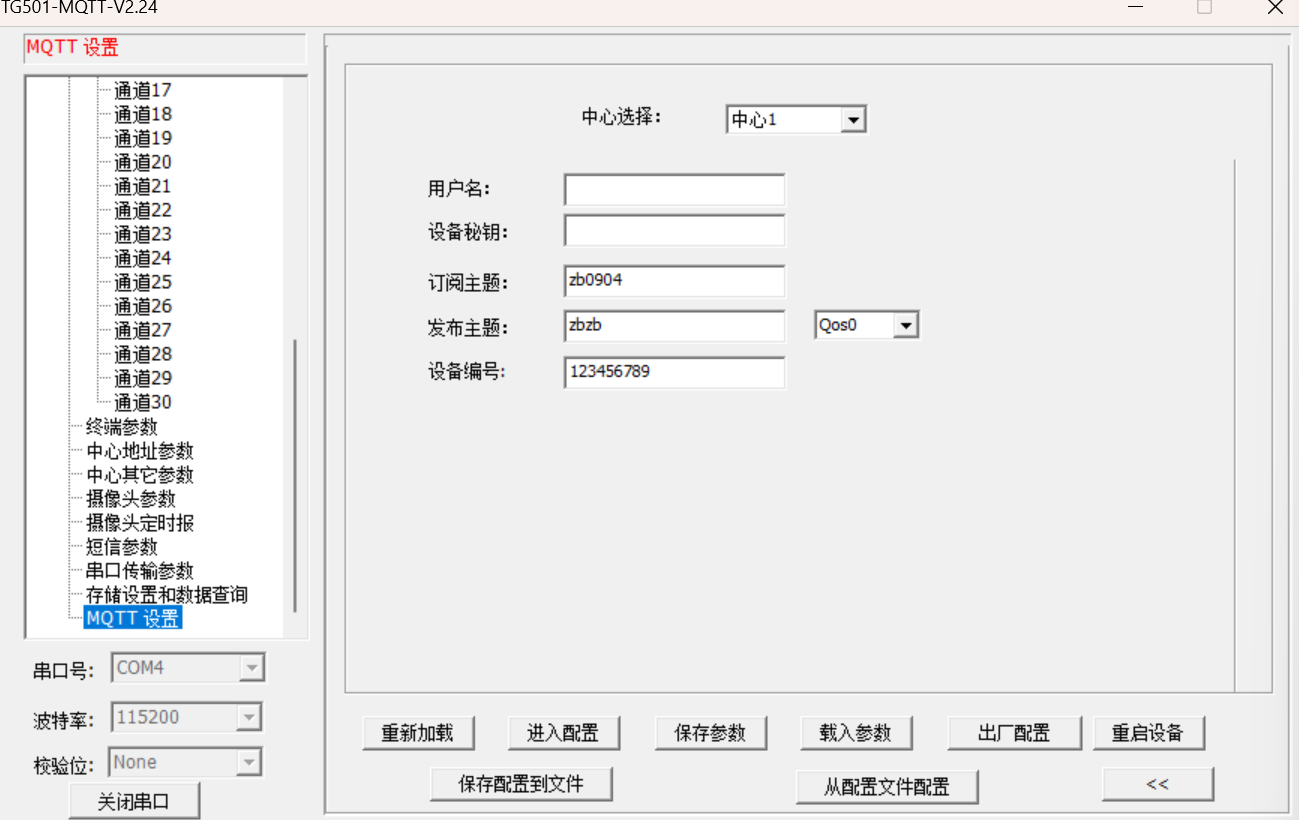

11、MQTT設置，設置訂閱主題與發布主題，設備編號自定義。

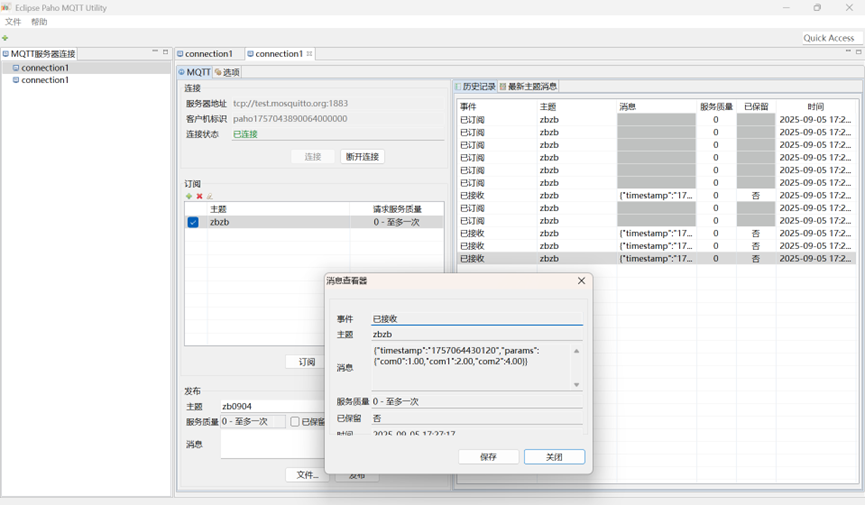

12、打開MQTT客戶端，輸入服務器地址，前綴附tcp://,后綴附端口號，點擊連接進行連接。在訂閱主題框輸入配置窗口設置的發布主題，點擊訂閱，即可收到返回的內容。
