DTU的告警短信發布（短信貓）配置教程
- 時間 :2020-03-10
- 作者 :佰馬科技
- 瀏覽數 :6914

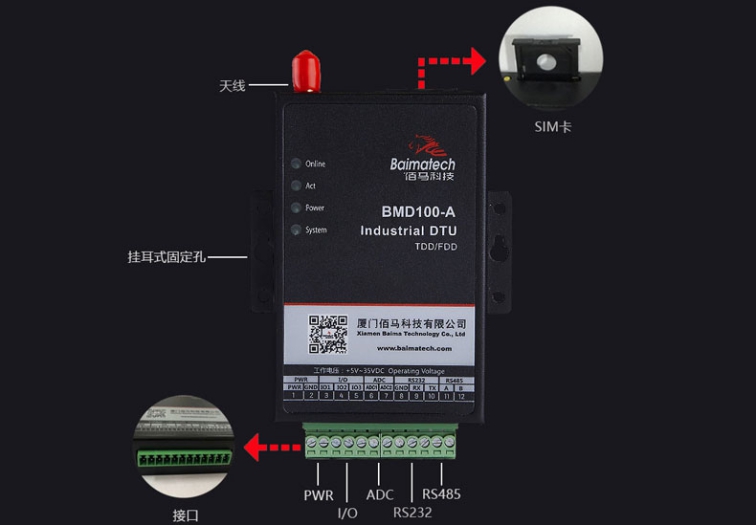

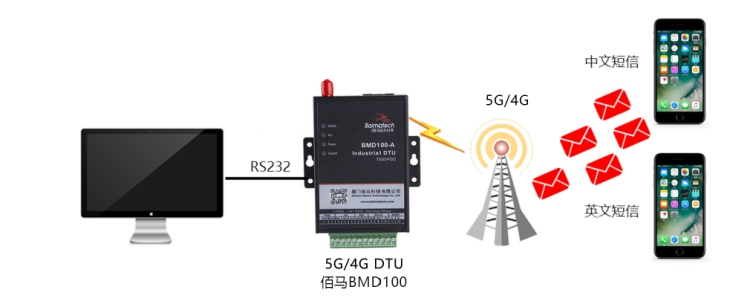

佰馬BMD100 5G/4G DTU是為無人值守場景設計的無線數傳終端，常用于工業物聯網、智慧水利、智慧環保等領域，實現數據無線傳輸。告警短信群發，也是其中一項常用的功能，經常被應用于遠程監測告警信息發布、報警短信發送等，可以同時發送到20個手機，可以在后臺預設告警信息發布的內容、告警信息接收的手機號碼等。
案例：DTU短信群發在某空調生產公司的典型應用：
空調測試臺位自動化的項目，軟件由Labview編寫。 有一項功能為：當某傳感器值超過閾值后，要立即發送報警短信給每個測試員。即使測試員不在公司也要能即時收到此報警短信。 因此需要一臺可以通過上位機編程控制的DTU設備實現這個發送短信的功能，要求成本低，信號穩定。
佰馬BMD100 5G/4G DTU實現短信群發的配置步驟：

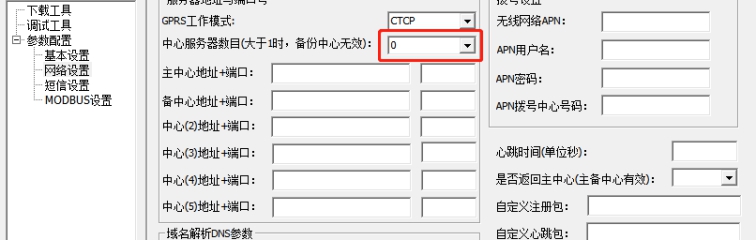

1.使用佰馬配套的DTU管理軟件，直接出廠設置即可

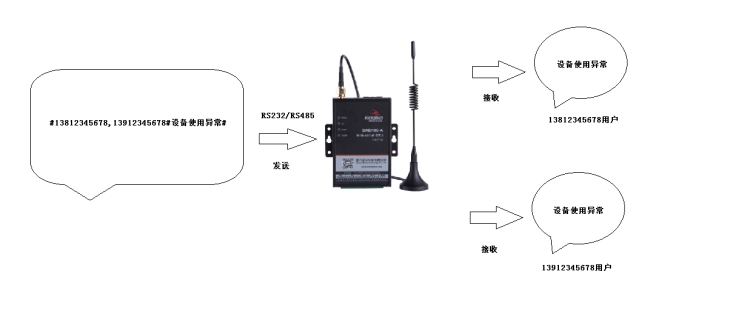

比如要把 “設備使用異?！边@種告警短信發送給13912345678和18812345678，現在直接可以向串口發送： #13812345678,13912345678#設備使用異常#，接受號碼每隔5個一組，組與組之間要用英文分號隔開，一次最多4組。

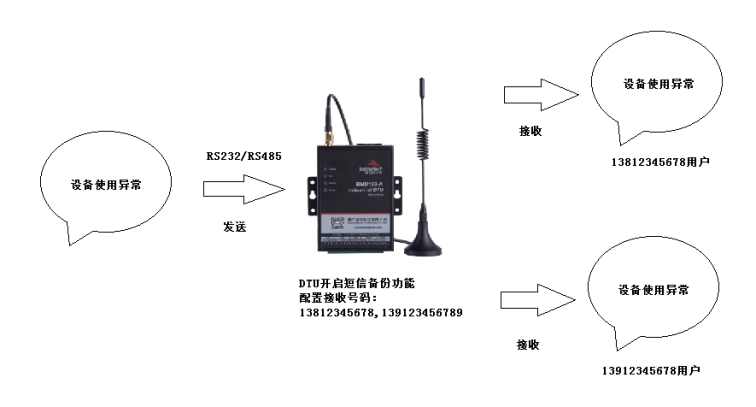

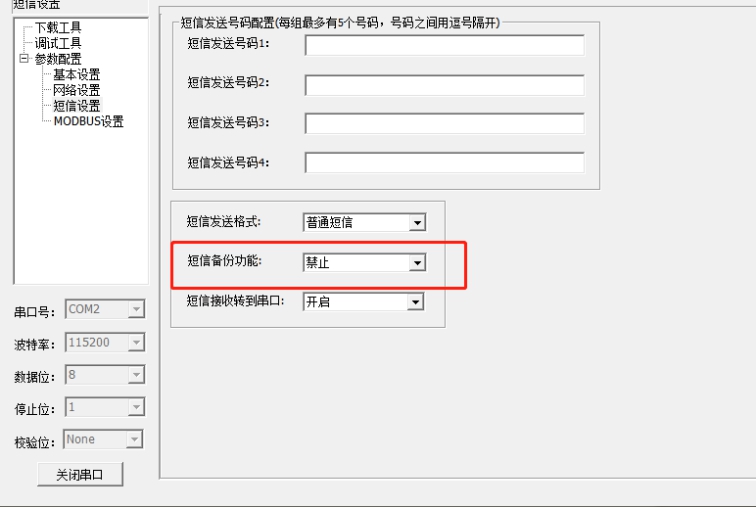

2. DTU開啟短信備份功能
DTU里面配置好接收短信的號碼，最多20個，然后往串口發數據，則DTU會把數據發給接收號碼
3. AT指令發送

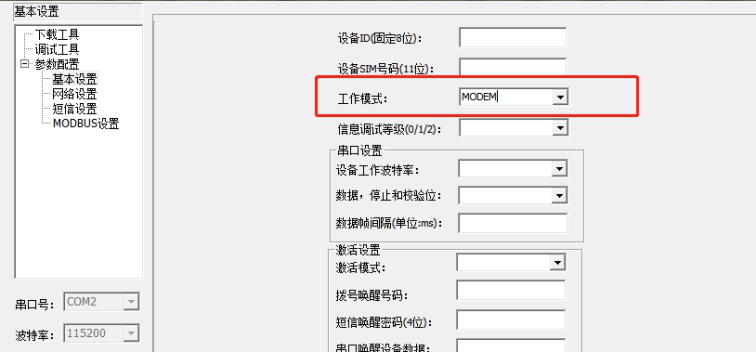

DTU配置成modem模式
然后通過發AT指令發短信，具體實現過程如下：
用AT命令發送中文短信（PDU模式中英文混發）
實例：
接收號碼：13812345678
內容：你好PDU模式
發送的AT指令
發送： AT+CMGF=0 (回車換行)
接收：OK
發送： AT+CSCS="UCS2" (回車換行)
接收：OK
發送：AT+CMGS=29 (回車換行)
接收：>
發送：
0011000D91683118325476F80008AA0e4f60597d0050004400556a215f0f（用ASCII類型發送）
發送：1A (Ctrl~z) （用16進制類型發送）
接收：+CMGS: 168（168：發送了多少條短信數量）
（不回車換行）
00 //為SCA預留
11 // FO 設置PDU 類型
00 // MR 發送參考號
0D //DA 目的號碼長度
91 //DA 目的號碼類型
68 //DA 中國的區號
3118325476F8 //接收號碼編碼 奇偶位互換，接收號碼為奇數個末尾用F補充
00 // PID 發送方式
08 //DCS 編碼模式
AA //VP 有效期
PDU 中用戶數據前的PDU 頭的長度是15 字節
0e //UDL 數據長度（16進制）
4f60597d0050004400556a215f0f //短信 數據內容Unicode 譯碼
發送拼接方式：
根據規律有些數據可以不變
0011000D9168+接收號碼編碼+0008AA+內容長度+數據內容Ucde 譯碼
接收號碼編碼：
列如：13812345678
1. 因為位數是奇數11位所以在末尾加F變?yōu)椋?3812345678F
2. 進行奇偶位置互換變?yōu)椋?118325476F8
以Java代碼為列下面是奇偶互換代碼
public static String Odevity(String string) {
String st ="";
if((string.length()&1) !=1) {
for (int i = 0; i < string.length(); i++) {
if((i&1) != 1){ //是偶數
st += string.charAt(i+1);
}
else {
st += string.charAt(i-1);
}
}
}
return st;
}
短信內容轉換成Unicode 譯碼
下面是任何內容轉換成Unicode 譯碼Java代碼
public static String GBK2Unicode(String gbString) {
char[] utfBytes = gbString.toCharArray(); //utfBytes = [測, 試]
String unicodeBytes = "";
for (int byteIndex = 0; byteIndex < utfBytes.length; byteIndex++) {
String hexB = Integer.toHexString(utfBytes[byteIndex]); //轉換為16進制整型字符串
if (hexB.length() <= 2) {
hexB = "00" + hexB;
}
unicodeBytes = unicodeBytes + hexB;
}
return unicodeBytes;
}
發送內容長度計算
如：真實內容長度/2=發送內容長度(要轉換成16進制)
如果轉換成16進制長度少于2位在前面加個0
列：28/2 = 14 轉換成16進制得到“e” 少于兩位要在前面+0 得到“0e”。
