工業級無線路由器接口與指示燈說明
- 時間 :2017-12-06
- 作者 :佰馬科技
- 瀏覽數 :4713
本文以佰馬BMR400工業級無線路由器為例，介紹無線路由器的WAN口、LAN口，以及路由器具有DTU功能的串口（包括RS232\485），復位按鈕、指示燈狀態說明等。

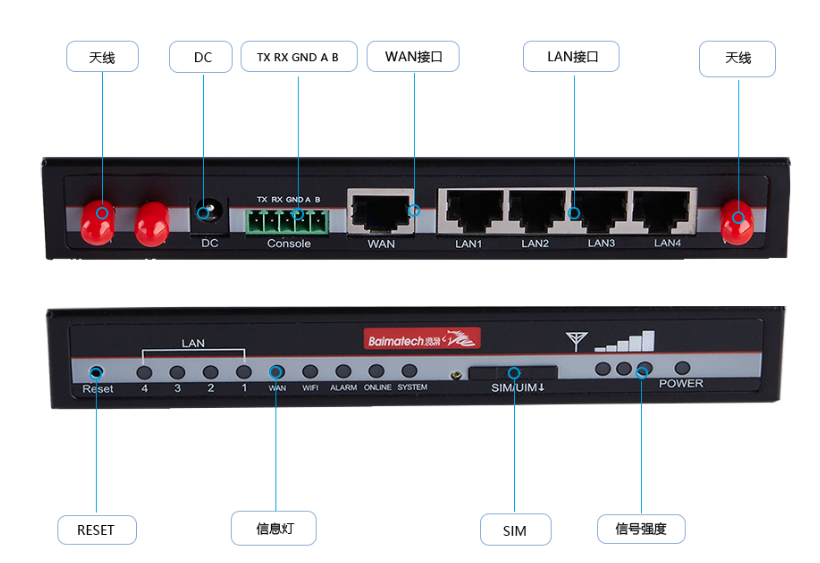

接口說明：
佰馬4口工業級無線路由器 BMR400標配1路RS485、1路RS232、1路WAN口、4路LAN口。
據項目需要，WAN口可自定義成LAN口，使BMR400輕松擴充為5個LAN口，項目組網應用更靈活。
復位按鈕說明：
Reset按鈕是路由器的復位按鈕，其作用是不進入路由器配置頁面的條件下直接將路由器的參數配置恢復到出廠默認值。復位按鈕可以直接、有效地解決由于參數配置不當，造成的路由器無法上網、無法登錄、無法管理等問題。
BMR400系統無線路由器設有一個Reset按鈕。在需要將路由器恢復出廠設置時，用尖細硬物插入“Reset”孔位，并輕輕按住，直到Alarm燈快閃后松開，等待無線路由器自動重啟，無線路由器的配置即已恢復為出廠值。
指示燈說明：
指示燈是路由器運行狀態的最直觀顯示，從指示燈的狀態可以方便、快速、較準確地判斷路由器的運行狀態。

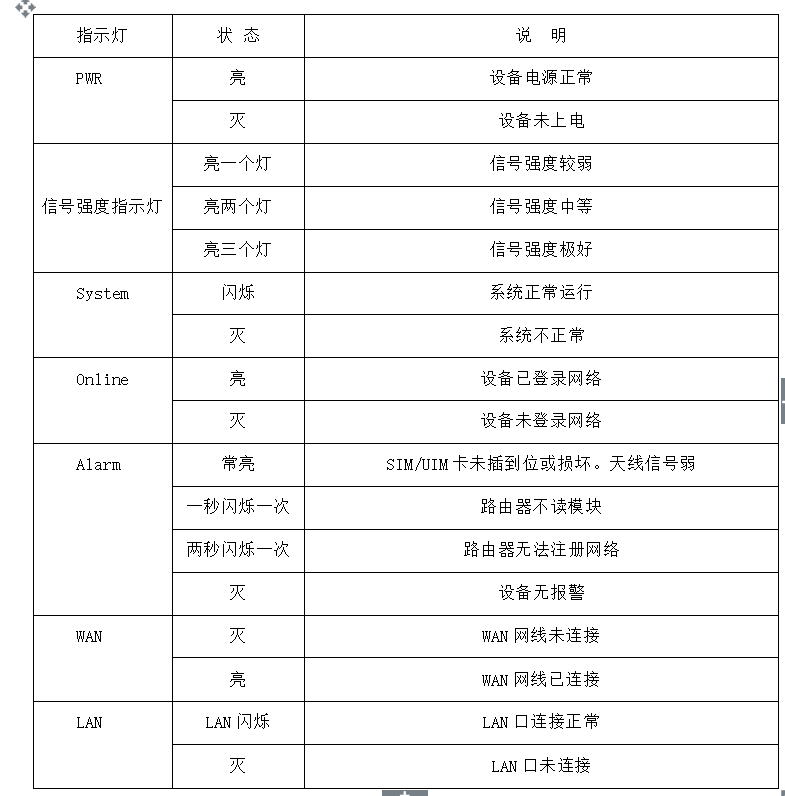

佰馬BMR400工業級無線路由器共有7種狀態指示燈，其狀態說明如下：
