1．背景

城鎮現有一些工業和養殖會產生污水，現無法正常對各家排出的污水水質進行檢查，使之達到正常的排放標準。

2.系統概述

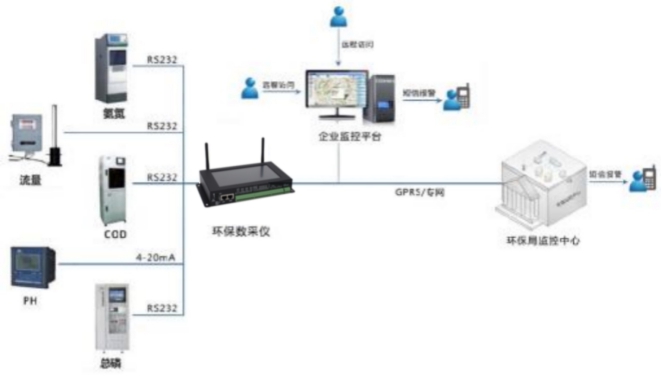

廈門佰馬科技有限公司（http://www.642qk.com）通過對各個點的污水進行各項數據的收集和監測，能有效的收集各個監測點的污水水質和排放量，在收集數據的同時，可以讓各個工廠進行污水的有效處理，達到城鎮環保的目標。項目主要分為幾大部分：監測點土建，傳感器等儀表，采集傳輸設備，在線監測平臺軟件。

2.1土建

各個監測點，建立一個采集站，可以利有現有污水池或是新建立一個采集樣板房，主要是用來放置各類檢測儀表，如現有污水站，剛可以利用直接進行數據的檢測和采集。

2.2儀表

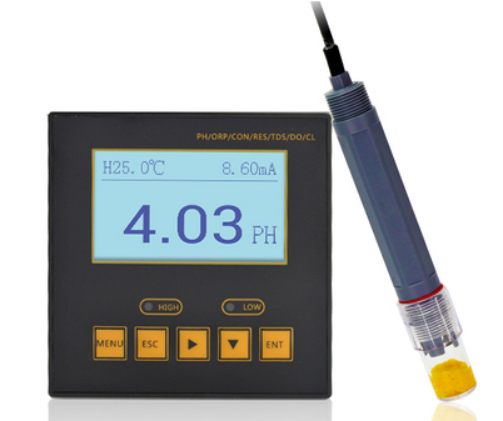

2.2.1在線PH計

在線pH值，亦稱氫離子濃度指數、酸堿值，是溶液中氫離子活度的一種標度，也就是通常意義上溶液酸堿程度的衡量標準，國家規定的污水排放指標PH值范圍為6-9之間，通過PH在線儀表可以時實的監測污水的PH值是否達到排放標準

在線PH計分為二大部份，第一部份為PH控制器，第二部份為PH電極，如下圖

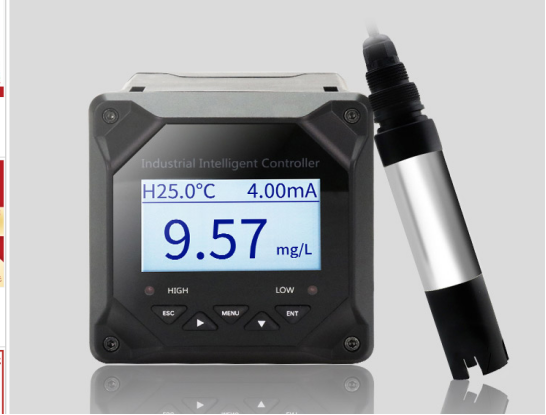

2.2.2在線溶氧儀

溶解氧值是研究水自凈能力的一種依據。水里的溶解氧被消耗，要恢復到初始狀態，所需時間短，說明該水體的自凈能力強，或者說水體污染不嚴重。否則說明水體污染嚴重，自凈能力弱，甚至失去自凈能力，在線溶氧儀計分為二大部份，第一部份為溶氧控制器，第二部份為溶氧電極，如下圖

2.2.3在線流量計

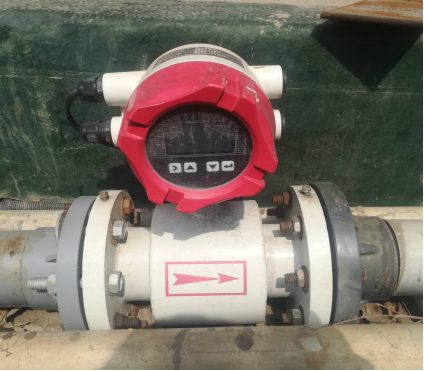

流量計主要是用天檢測 用戶每天的污水排放量，主要是二種方式，第一種管道排放的，采購電磁流量計來收集污水排放的量，儀表可以顯示 總污水的累計排放量，如下圖

如果現場采購的是明渠排放的，需要做槽，然后在槽上安裝一臺明渠流量計，可以實時采集流量信息如下圖

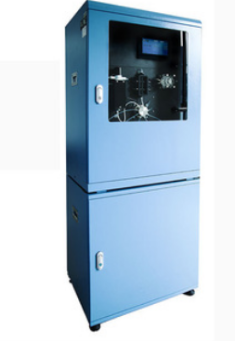

2.2.4 COD在線檢測儀

化學需氧量（COD或CODcr）是指在一定嚴格的條件下，水中的還原性物質在外加的強氧化劑的作用下，被氧化分解時所消耗氧化劑的數量，以氧的mg/L表示?；瘜W(xué)需氧量反映了水中受還原性物質污染的程度，這些物質包括有機物、亞硝酸鹽、亞鐵鹽、硫化物等，但一般水及廢水中無機還原性物質的數量相對不大，而被有機物污染是很普遍的，因此，COD可作為有機物質相對含量的一項綜合性指標。

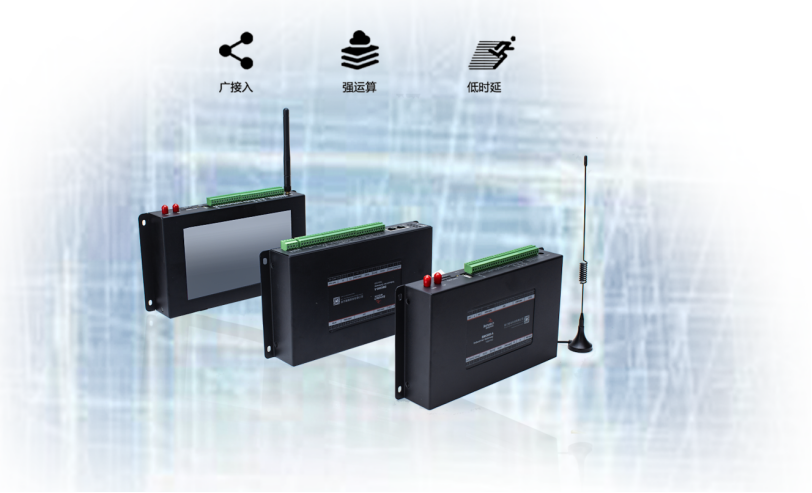

3.環保數采儀BMG800

佰馬科技BMG800系列環保數采儀，遵循國家生態環境行業標準設計，廣泛應用于大氣揚塵監測、污染源監測、 污水處理、廢棄監測、噪聲揚塵、生態流量下泄監控、森林防火監控等環境監測領域。

產品采用高性能的 ARM 工業級高端處理器，配備豐富的數據采集、控制與傳輸接口，集 成 2G/3G/4G/NB-IoT/GPS/WiFi/有線等多種通信方式，集成強大的本地存儲和外擴存儲功能，為 客戶整合提供數據采集、邊緣計算、本地存儲、多種協議轉換、智能網關、安全網關、全網通 /4G 無線通信、數據處理轉發、VPN 虛擬專網、WIFI 覆蓋、本地與遠程控制等功能。

產品特點

1、遵循國家生態環境行業標準設計

2、ARM 架構處理器，強大邊緣計算能力

3、豐富接口，方便現場設備廣泛接入，5 路電源輸出可直接為傳感器供電

4、支持圖像抓拍與視頻監測項目，現場的實時狀態、異常告警一目了然

5、兼容協議廣，支持主流通信協議，支持定制私有通信協議，平滑接入各種云平臺；

6、大容量本地存儲，環境監測數據可保存 10 年

7、兼容多種通信方式，專業技術保障無線通信持續在線

8、數據多中心同步傳輸，管理協同更高效

9、支持?jǐn)?shù)據補傳，采集數據不丟失

10、支持本地或遠程對數采儀進行監測、配置、升級、診斷等，網關管理簡便

11、專為無人值守環境設計，超強的防潮、防雷、防電磁干擾能力，適用惡劣工況環境

12、選配7 英寸高清觸摸屏，方便本地設置系統參數、查看數據等

4. 環保在線監測平臺軟件

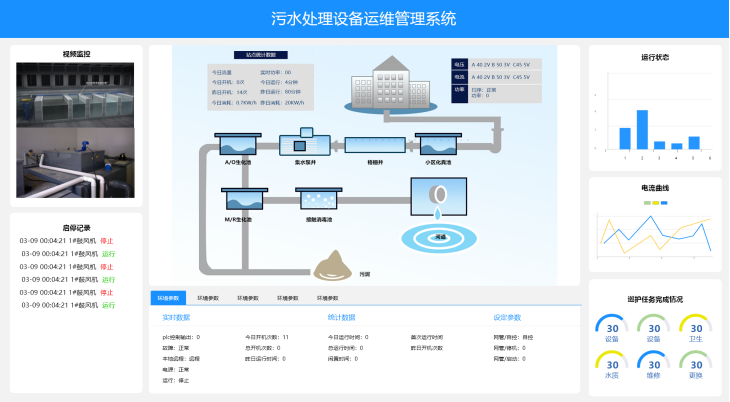

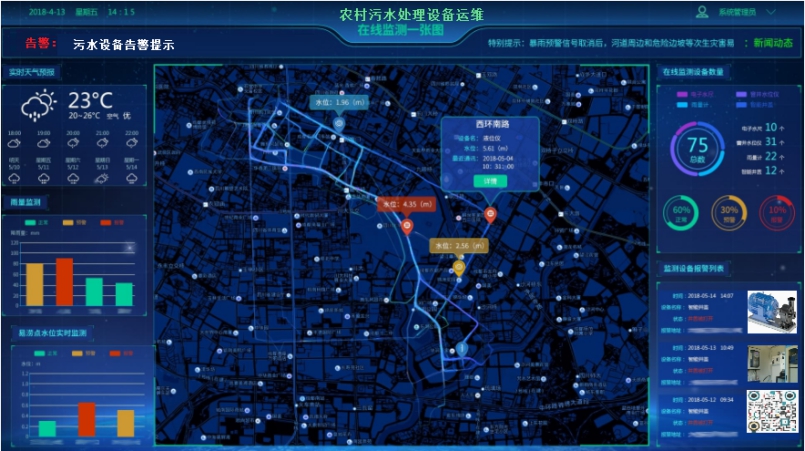

4.1污水處理設備設備運維一張圖

4.2主監測平臺

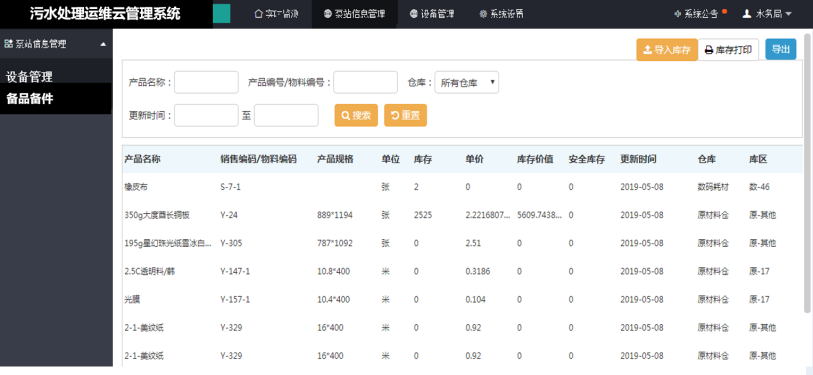

4.3 備品備件庫
