BMY600遙測終端RTU配置成超級終端的應用教程
- 時間 :2018-06-15
- 作者 :佰馬科技
- 瀏覽數 :3024
BMY600遙測終端RTU配置成超級終端的應用
用戶通過擴展AT命令（以下簡稱AT命令）的方式進行配置和管理：在這種配置方式下，用戶只需要有串口通信的程序就可以配置設備的所有的參數，比如WINDOWS下的超級終端，LINUX下的minicom,putty等，或者直接由用戶的單片機系統對設備進行配置。在運用擴展AT命令對設備進行配置前需要讓設備進入配置狀態，其步驟請參考附錄
下面以WINDOWS的超級終端為例，說明使設備進入配置狀態的步驟。
1．點擊 “開始””程序””附件””通訊””超級終端”
2．輸入連接名，選擇 ”確定”
3．選擇連接到設備所采用的實際物理串口，選擇”確定”

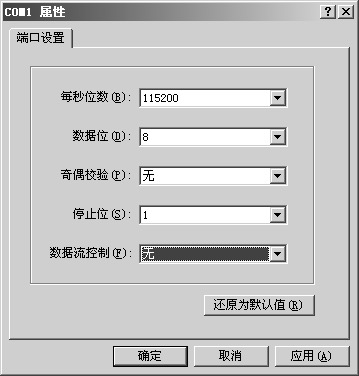

4. 如下圖配置超級終端，并選擇 “確定”。
通信速率：115200
數據位：8
奇偶校驗：無
停止位：1
數據流控: 無
5. 此時超級終端正常運行起來了。
6．重新給設備上電，并一直按住鍵盤的 ’s’ 鍵，直到設備進入配置狀態。
7. 至此，設備已經成功進入配置狀態，可以用擴展AT命令對設備進行參數配置了。
注：每條擴展AT命令都應以回車符做為結束，下同。
AT命令設置
配置項 | 功能 | 設置命令 |
雨量 | 雨量計類型 | 設置AT+RAINTYPE |
雨量計分辨力 | 設置AT+RAINPREC | |
雨量加報閾值 | 設置AT+RAINADDVALUE | |
降水量起始時間 | 設置AT+SLRS | |
水位 | 水位計類型 | 設置AT+LEVELTYPE |
水位計分辨力 | 設置AT+LEVELPREC | |
水位基值 | 設置AT+LEVELBASEVALUE | |
加報水位 | 設置AT+LEVELBASEVALUE | |
流量 | 流量計類型 | 設置AT+FLOWTYPE |
流量加班閾值 | 設置AT+FLOWADDVALUE | |
流量計量程 | 設置AT+FLOWRANGE | |
攝像頭 | 拍攝畫面大小 | 設置at+cameraresol |
終端參數 | 遙測站地址 | 設置AT+SLDADDR |
工作方式 | 設置AT+SLWORKMODE | |
調試信息等級 | 設置AT+DEBUG | |
定時報時間間隔 | 設置AT+SLREPTIME | |
水位存儲間隔 | 設置AT+SLLST | |
均勻時段間隔 | 設置AT+SLERT | |
加報時間間隔 | 設置AT+RAINADDTIME | |
通信密碼 | 設置AT+SLLKPW | |
通信識別號 | 設置AT+PHON | |
中心參數 | 撥號中心號碼 | 設置AT+CENT |
APN用戶名 | 設置AT+USERNAME | |
APN密碼 | 設置AT+PASSWORD | |
APN | 設置AT+APN | |
服務器數目 | 設置AT+SVRCNT | |
中心模式 | 設置AT+SLSM | |
備份通道 | 設置AT+SLCB | |
短信中心號碼 | 設置AT+PHONE1 | |
中心IP | 設置AT+IPAD | |
端口 | 設置AT+PORT | |
中心地址1 | 設置AT+SLCADDR | |
備份中心IP | 設置AT+IPSEC | |
備份端口 | 設置AT+PTSEC | |
其他參數 | 短信配置開啟 | 設置AT+SMSCF |
短信密碼 | 設置AT+SMSCPW | |
波特率 | 設置AT+SETIPR |
