如何通過運營商網絡實現PLC遠程控制組網
- 時間 :2024-05-30
- 作者 :佰馬科技
- 瀏覽數 :3056
一、方案介紹

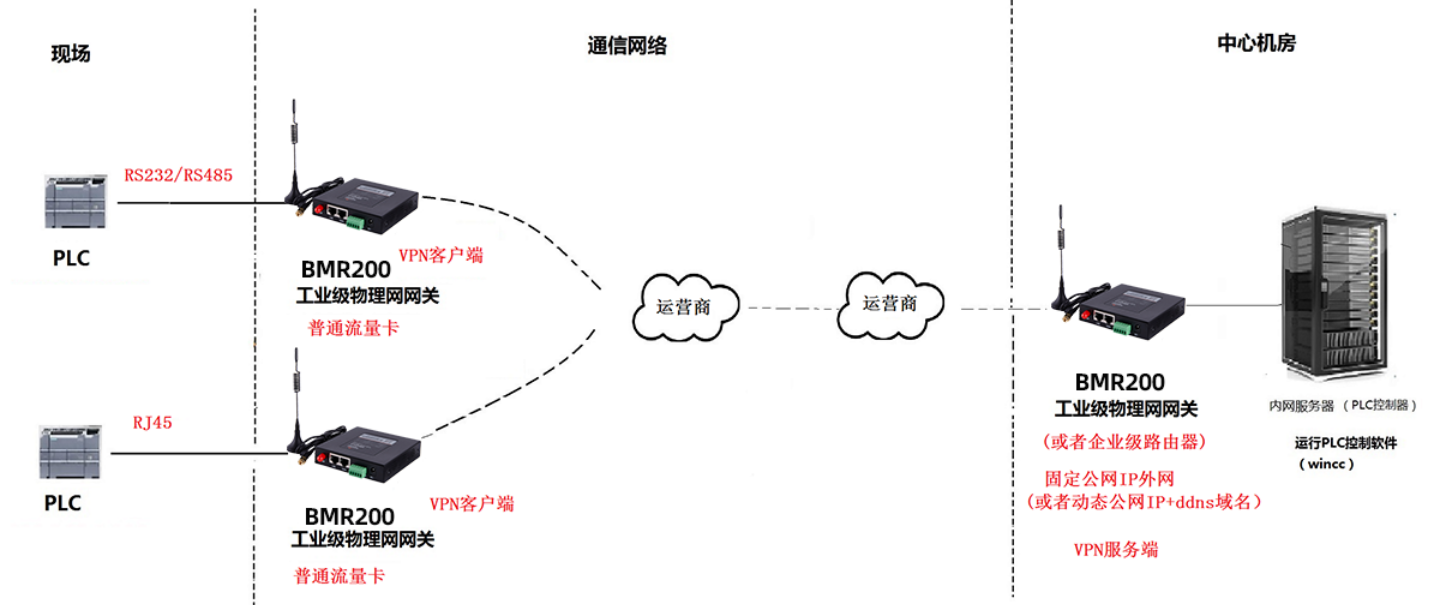

多臺PLC分別通過RS485接口接入佰馬BMR200微型工業路由器，BMR200通過插4G普通流量卡，走vpn網絡與機房的PLC控制器（也可以是內網一臺主機，運行PLC控制程序）連接。機房PLC也通過一臺BMR200上網，或者接一個帶有固定公網IP(動態公網IP+ddns域名也可以)的企業級路由器，實現整體網絡的相互連通性。
二、組網搭建方式
1、機房拉一條固定公網IP外網（或者動態公網IP結合DDNS域名），配置L2TP VPN服務端，PLC控制器接這個外網網絡。
2、現場PLC通過網線接BMR200的LAN口，BMR200插4G流量卡上網，BMR200配置L2TP VPN客戶端。
3、將PLC的IP固定，并在BMR200配置端口映射，IP指向PLC的IP，此時機房PLC控制器直接訪問BMR200的卡的IP和對應的外部端口，就可以訪問到相應的PLC

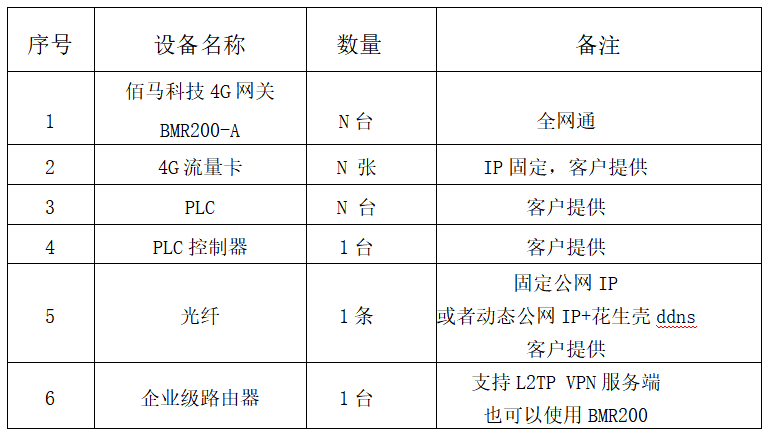

三、項目清單
