如何通過云服務器搭建vpn實現PLC遠程控制組網
- 時間 :2024-07-04
- 作者 :佰馬科技
- 瀏覽數 :2890
一、方案介紹
通過云服務器搭建vpn：現場多臺PLC分別通過RS485接口接入廈門佰馬科技BMR200工業路由器，路由器通過插普通4G流量卡，連上vpn，機房的PLC控制器（也可以是內網一臺主機，運行PLC控制程序）所在的主機也通過vpn客戶端撥入網絡，實現整體網絡的相互連通性。
如果現場設備走串口通信可以考慮在控制中心運行虛擬串口軟件
二、組網搭建方式
1、準備一臺云服務器，運行L2TP VPN服務端
2、佰馬BMR200路由器插普通4G卡
3、佰馬BMR200路由器和內網主機作為VPN客戶端撥入
4、將PLC的IP固定，并在BMR200路由器配置端口映射，IP指向PLC的IP，此時機房PLC控制器直接訪問路由器的卡的IP和對應的外部端口，就可以訪問到相應的PLC

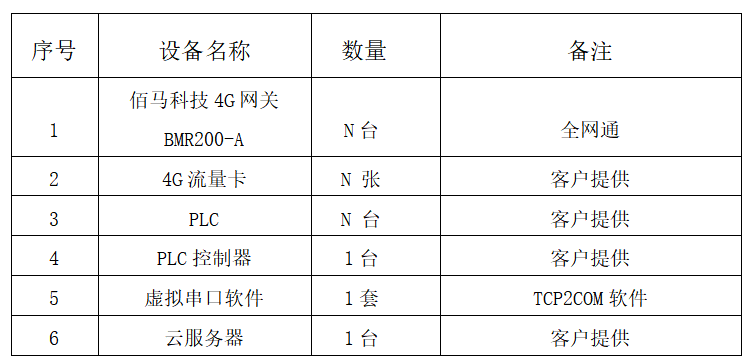

三、項目清單
