1、智慧工地方案背景

    建筑工地屬于環境復雜，人員復雜的區域。一套有效的智慧工地現場及遠程監控系統對于管理者來說是非常有必要的。

    圍繞現場人員、設備、物資、環境等各種數據和信息，“智慧工地”的建設內容一般包括：工地現場視頻監控、塔吊安全監測系統、吊鉤可視化系統、施工電梯安全監控系統、揚塵監測系統、噪聲監測系統、能耗管理系統等。

2、智慧工地?zé)o線通信組網及工作原理

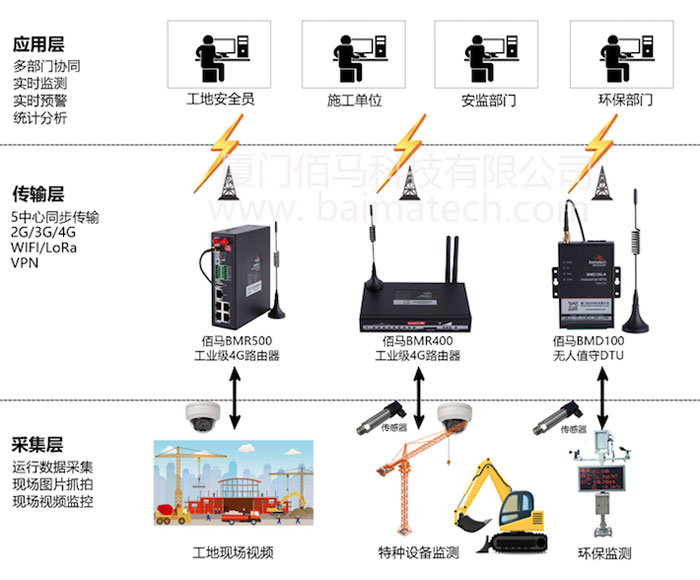

    一般地，智慧工地建設分成三級架構，分別是智慧工地采集層、智慧傳輸層、智慧工地應用層。智慧工地典型組網圖如下：

    采集層通過部署視頻攝像頭，各類監測指標傳感器，實現工業視頻實時拍攝與工地圖片抓拍；實現塔吊、吊鉤、升降機、挖機等特種設備運行數據采集；實現環保各要素包括噪聲、揚塵等數據采集。

    前端采集的數據通過傳輸層傳輸?shù)浆F(xiàn)場管理部門或遠程管理中心。中間傳輸層是前端數據上傳及后端管理指令下達最重要的橋梁。根據采集數據的特性、頻次、大小，客戶可以靈活選擇佰馬3G/4G工業級無線路由器、無人值守DTU、NB-IoT終端、Wi-Fi路由器等，佰馬一站式服務為智慧工地各子系統的無線接入、無線覆蓋、無線交互、無線運營提供堅強通信保障。

    在智慧工地應用層，佰馬無線傳輸終端可同步5路傳輸數據，方便工地現場管理、建設單位、設備租賃單位、安監部門、環保部門等實時監測、高效管理，多部門協同等。

3、佰馬無線路由器BMR400在智慧工地的應用優勢

3.1 組網簡單迅速：無需布線，佰馬工業級無線路由器上電做簡單配置即可組網，通信距離不受限制，5中心同步傳輸，方便各部門實時監測、遠程監測、協同管理。

3.2 擴容方便：智慧工地各子系統可根據項目需要一次性搭建或分期建設，佰馬工業級無線路由器充分的、靈活的適應能力和可擴展的能力極好地契合了項目分期建設的需求，有效降低初投資，同時使現有的系統在將來能夠得到充分的利用，現有的投資在將來不被浪費，便于系統將來的擴展與升級。

3.3 VPN虛擬專網：佰馬工業級無線路由器具有強大的VPN功能，虛擬專網及多種安全傳輸機制，可以對傳輸過程進行VPN加密，從而達到安監、環保等政府管理部門的信息安全保障要求。

3.4 費用節約：無線通信系統只有產生通信流量時才計費，按照數據傳輸量來計費，計費更加科學合理，用低廉的價格讓在線監測系統每天24小時在線運行。

3.5 永遠在線：佰馬工業級無線路由器內置多層看門狗，保障設備保持在線，如果有掉線，內部機制馬上強制設備重新啟動，確保系統永久在線。

3.6 遠程配置與升級：在智慧工地應用中，無線通信終端一般安裝在塔吊、吊鉤等高處，不易于維護與升級，佰馬工業級無線路由器具有無線配置與升級功能，為現場管理人員、遠程管理人員的工作開展提供了極大的便利。

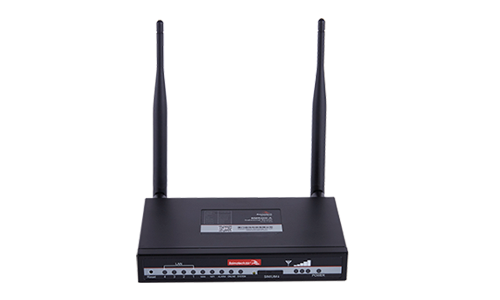

4、佰馬BMR400工業級無線路由器產品配置

    佰馬BMR400是一款工業級無線路由器，具有組網靈活迅速、建設周期短、成本低等優勢。

4.1 標配4個LAN口、1個WAN口；支持端子形式RS485、RS232數據傳輸，契合現場各種類型端口設備組網需要。

4.2 4G轉WIFI，快速構建工業級WIFI網絡，方便設備通過WIFI快速接入與本地配置。

4.3 據項目需要，WAN口可自定義成LAN口。

4.4 大容量存儲卡，容量最大支持32G，海量空間，可在本機循環存儲監測數據，掉電不丟失。

4.5 通信穩定可靠，多重軟硬件技術保障無線連接“永久在線”，無人值守環境應用更安心。

4.6 VPN專網等多重安全機制，保證數據安全可靠。

4.7 網絡全覆蓋，包括全網通/4G/3G/2.5G，全面覆蓋國內及海外運營商網絡，項目運用更靈活。

4.8 工業級設計及應用，惡劣環境下穩定運行，耐高低溫（-35℃至75℃），寬壓（5V-35V）。

4.9 自鎖式卡槽，長期使用不會松動。兼容多種SIM卡。

4.10 基于linux二次開發，客戶可根據項目需求，進行上層應用二次開發，標準易用。

4.11 配置參數可保存，極大提升大批量M2M設備配置效率，支持參數備份及導入。

4.12 佰馬M2M設備云平臺，對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。

4.13 帶GPS定位功能（選配），無線通信疊加GPS定位，管理功能更強大。
